01
質量分析・分析機器

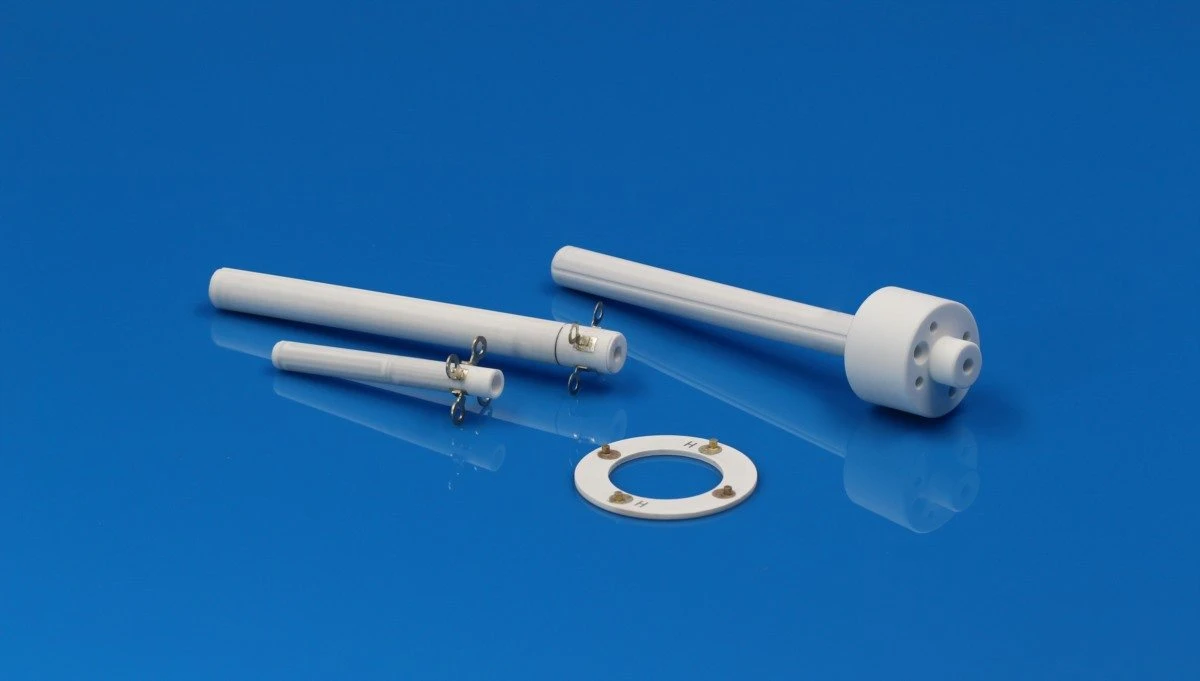

コンパクトなMCHヒーターは、質量分析計や分析システムのソースヒーターまたはガス流路加熱素子としてご使用いただけます。均一で急速な加熱により液体または気体サンプルの気化を促進し、セラミック構造が限られたスペースの機器アセンブリ内で電気絶縁、低熱容量、精密な応答性を提供いたします。
MCHヒーターを見る
サンプルおよびガス流路加熱用MCHヒーター
製品ファミリー

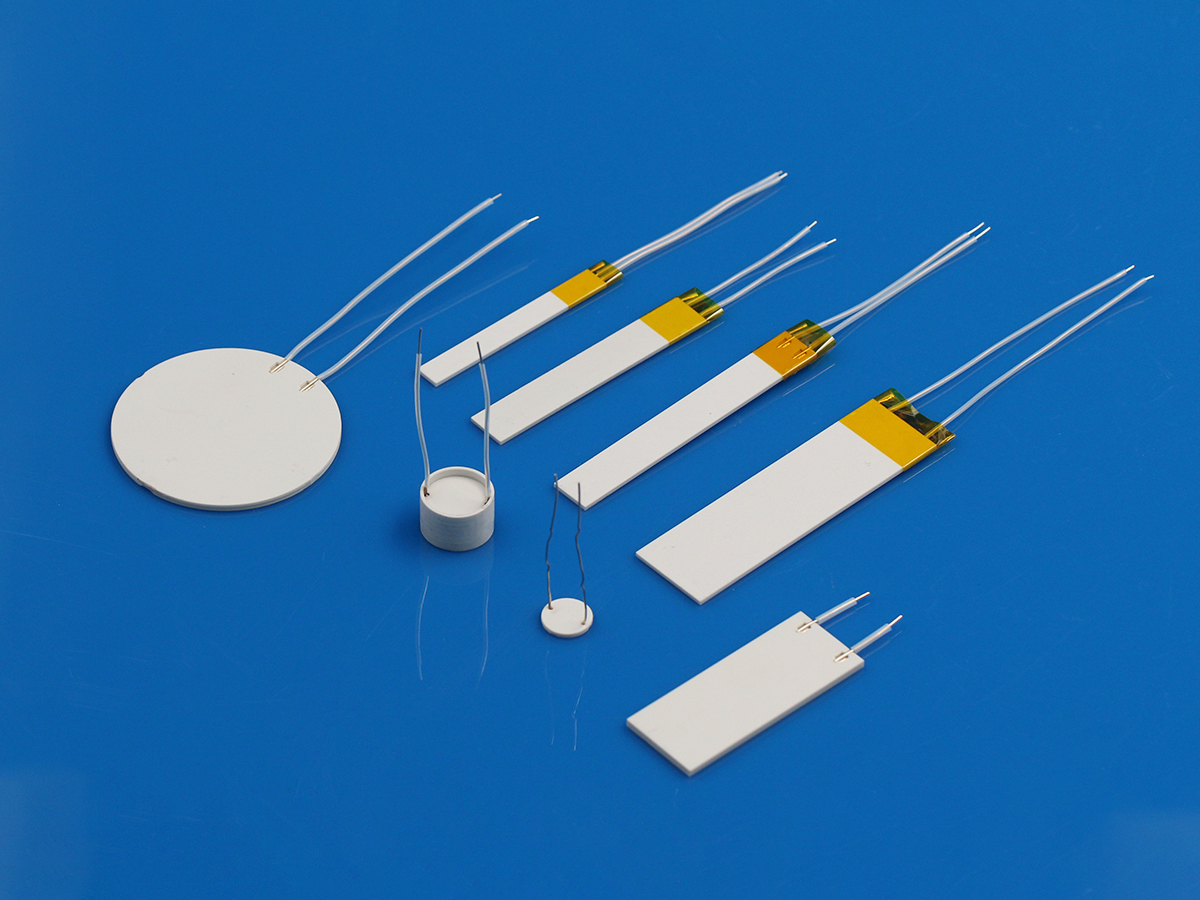

セラミックヒーター
セラミックヒーターは、コンパクトな機器設計に応答性が高く省スペースな熱性能をもたらします。精密な温度制御と容易な組み込みが求められるあらゆる場面で、信頼性の高い熱供給を実現します
関連製品
現在のカタログには 4 件の関連製品があります
一般的な形状
ヒータープレート，発熱体，ヒーターチューブ，絶縁ホルダー
材料オプション
アルミナ (Al2O3)
アプリケーションシナリオ
セラミックヒーター – 急速加熱、コンパクト設計、電気絶縁加熱
アルミナMCHおよび関連セラミックヒーター素子は、抵抗回路を絶縁セラミック本体に内蔵しており、分析機器、自動車、エレクトロニクス、産業機器において、急速な昇温、コンパクトな設置、安定した温度制御を実現いたします。
02
自動車用酸素センサー加熱
平面型およびロッド型セラミックヒーターは、エンジン始動後すぐに酸素センサーを作動温度まで加熱します。アルミナベースのヒーター構造は、チンブル型、平面型、空燃比型、広域型センサー設計に対し、絶縁性、耐高温性、コンパクトな統合性を提供いたします。
酸素センサーアセンブリ用平面型・ロッド型ヒーター
03

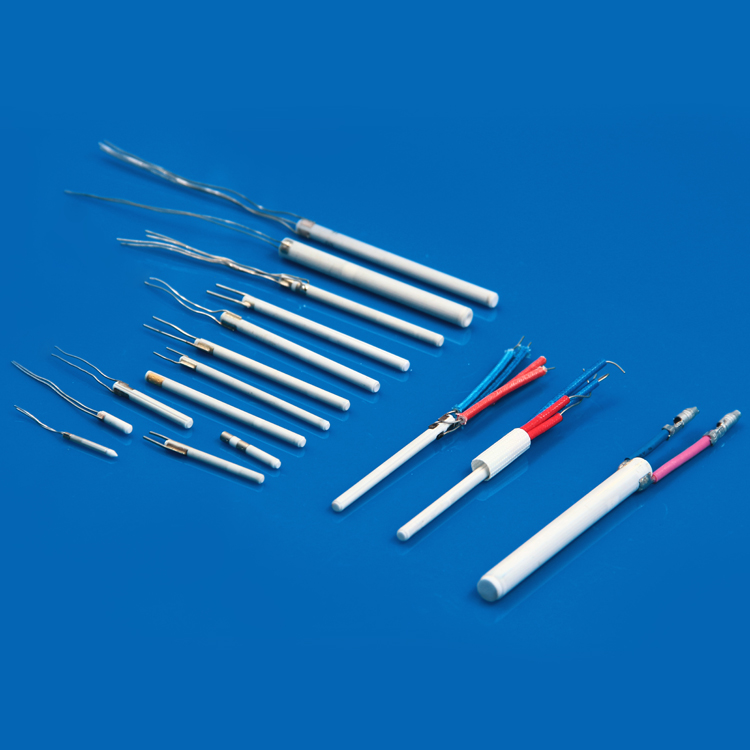

はんだごて・電子工具
細身のセラミックヒーターコアは、はんだごてやステーションにおいて急速な立ち上がりと高ワット密度をサポートいたします。ラミネートセラミック設計により、電気絶縁、耐熱衝撃性、再現性のある熱供給を維持しながら、ヒーターサイズの小型化を実現し、電子機器組立、修理、制御された工具加熱に適しております。
電子工具用コンパクトセラミックヒーターコア
04
液体・産業プロセス加熱
管状、板状、カスタムセラミックヒーターは、水、小型ボイラー、シール、接着、温度制御された治具向けに設計が可能です。埋め込み式加熱回路とセラミック絶縁により、直接的な熱接触、コンパクトなアセンブリ、カスタマイズされた熱分布パターンを実現いたします。
液体およびプロセス機器用カスタムヒーターチューブ
製品ビデオ
ヒータープレイリストを見る
セラミックヒーターのビデオ、設置・テスト

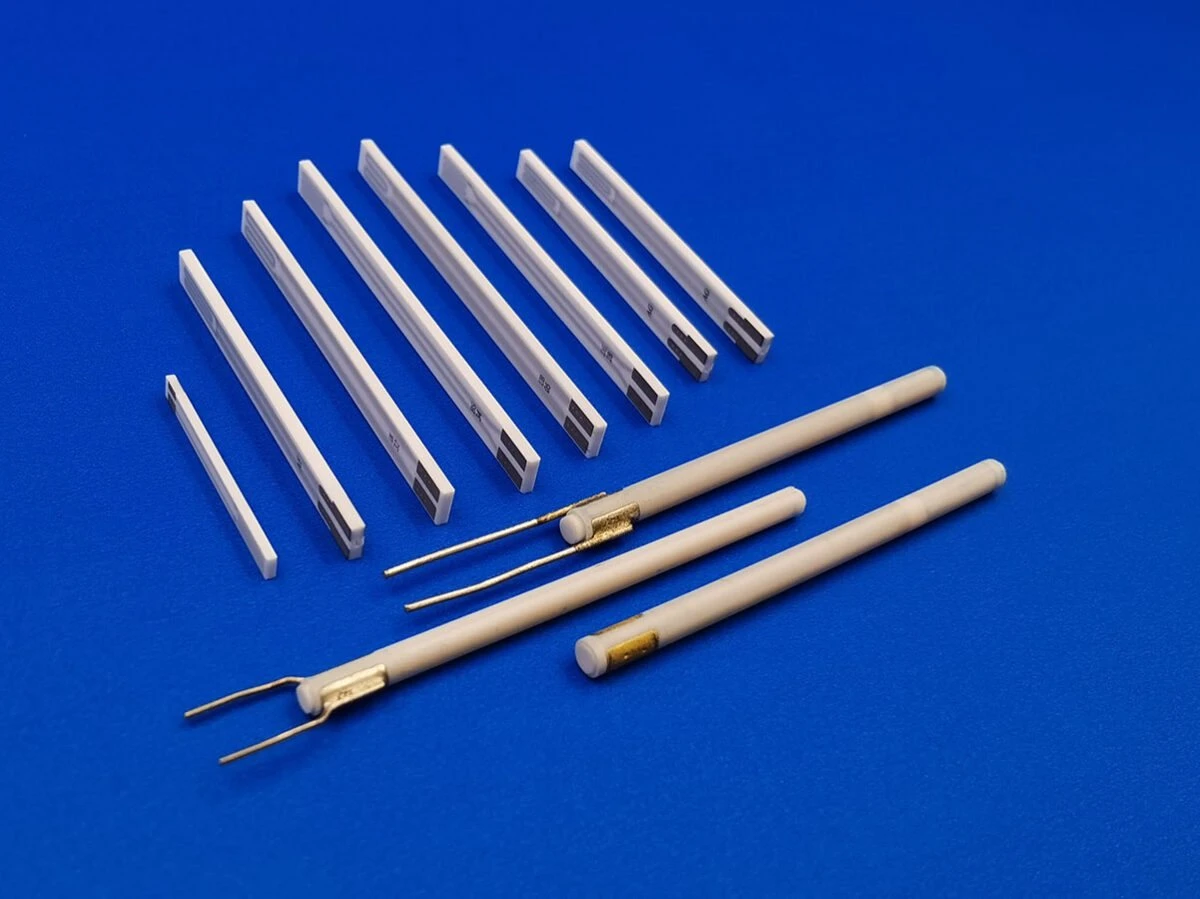

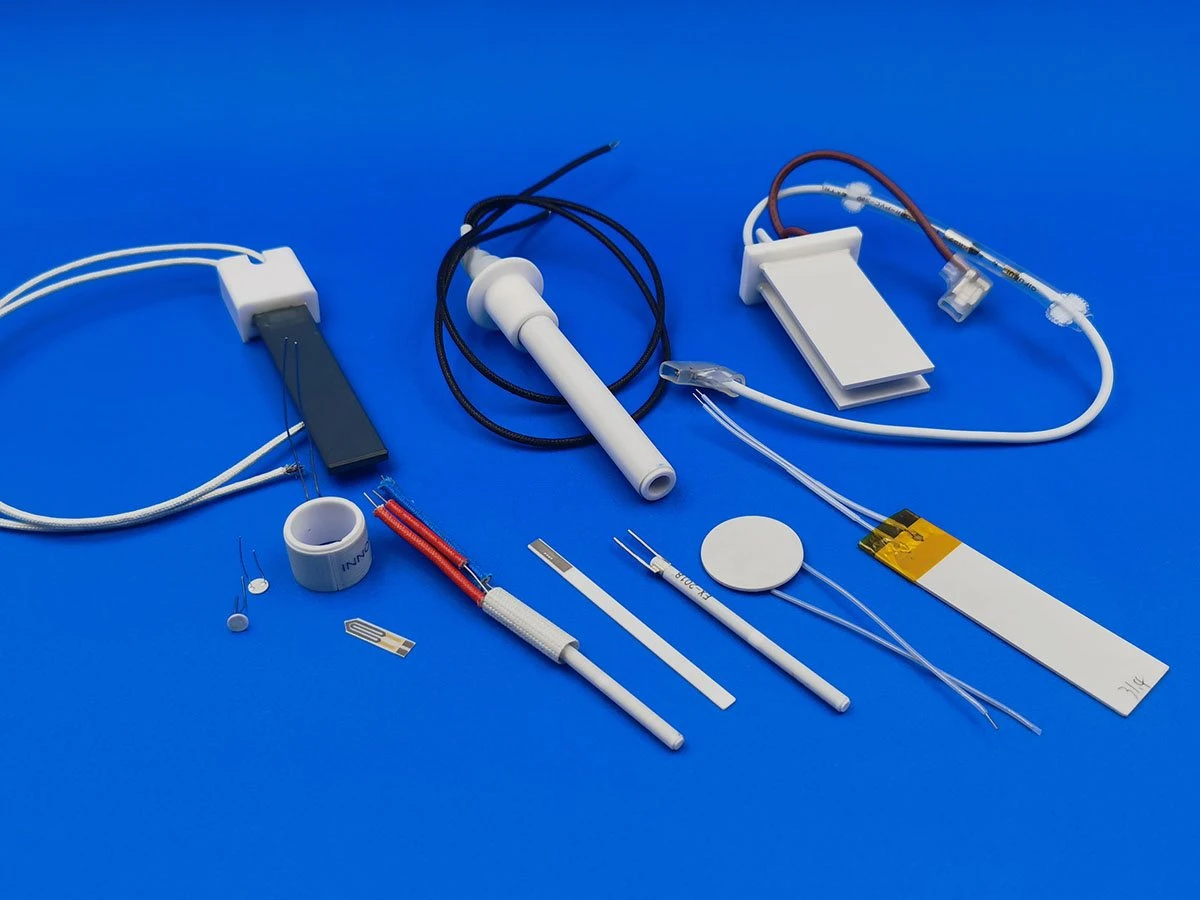

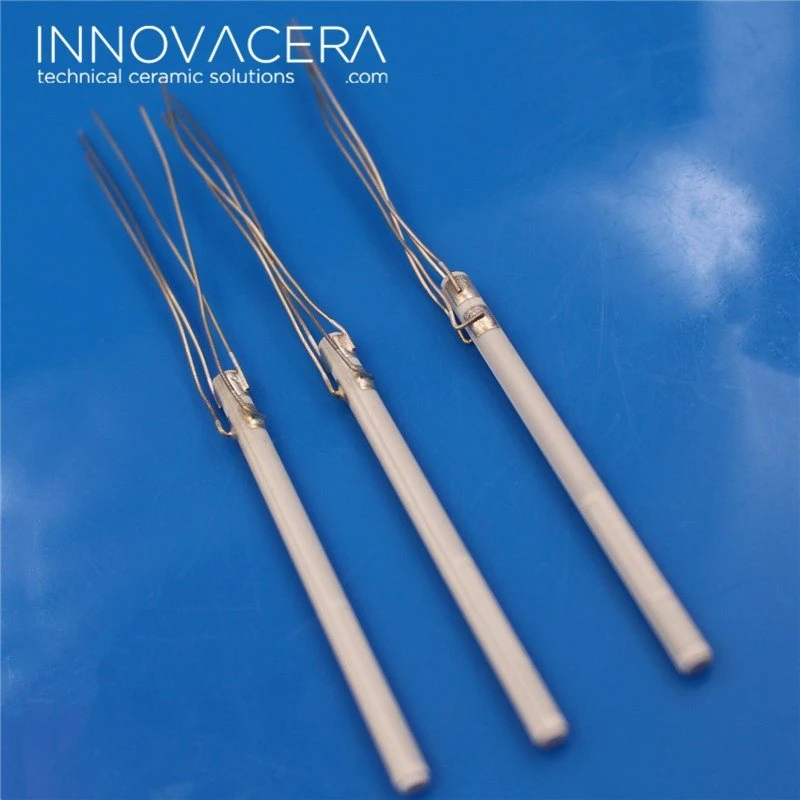

Innovaceraが提供するセラミックヒーターの製品形態、酸素センサー素子の製造、はんだごてへの設置、品質管理デモンストレーションをご覧いただけます。
よくある質問
セラミックヒーターに関するよくある質問
ヒーター材料、電力、温度応答、形状、リード線、取り付け、見積もり要件に関する主要なエンジニアリング質問を取り上げます。
MCHセラミックヒーターとは何ですか？
MCHは一般に金属セラミックヒーターを指し、セラミック層に抵抗回路を印刷し、積層して共焼成することで電気絶縁体とした構造です。一体型構造により、コンパクトサイズ、急速昇温、高ワット密度を実現します。
ヒーター素子にはどのようなセラミック材料が使用されますか？
アルミナは、電気絶縁性、プロセスの成熟度、高温安定性を兼ね備えているため、積層MCHヒーターロッドやプレートに広く使用されています。熱伝導性、強度、または特定のヒーターアーキテクチャが必要な場合は、窒化アルミニウムや窒化ケイ素も検討されます。
セラミックヒーターの主な利点は何ですか？
典型的な利点としては、急速加熱、コンパクト寸法、電気絶縁、高ワット密度、耐酸化性、カスタム抵抗パターンの組み込みが挙げられます。実際の性能は、ヒーターの形状、電圧、電力、熱伝達、制御方法によって異なります。
セラミックヒーターは液体に直接接触して使用できますか？
一部のセラミックヒーター設計は、抵抗回路がセラミック構造で保護されているため、水や液体加熱用に開発可能です。ただし、液体の化学的特性、シール方法、端子保護、表面負荷、熱サイクル、および該当する安全要件を各アセンブリごとに検討する必要があります。
セラミックヒーターが目標温度に達するまでの時間はどのくらいですか？
昇温時間は、ヒーター質量、ワット密度、目標温度、熱損失、熱負荷によって決まります。薄型平面型または小型ロッドヒーターは非常に高速に応答しますが、実際の取り付け状態や気流・液体条件下で動作プロファイルを検証する必要があります。
電圧、抵抗、加熱パターンはカスタマイズできますか？
はい。抵抗値、定格電圧、電力、加熱長、回路分布、コールドゾーン、リード線構成を作動要件に基づいて検討いたします。最終的な制限は、セラミックサイズ、回路密度、端子設計、製造公差に依存します。
セラミックヒーターはどのように取り付けるべきですか？
ヒーターは、曲げ、衝撃、集中クランプ応力がかからないように支持する必要があります。組立設計では、熱膨張、接触圧力、電気的クリアランス、リード線のストレインリリーフ、周辺部品への熱伝達を考慮してください。
セラミックヒーターの見積もり依頼（RFQ）にはどのような情報が必要ですか？
図面、定格電圧、抵抗または電力、目標温度、昇温時間、加熱・非加熱ゾーン、センサー要件、リード線およびコネクタの詳細、取り付け方法、雰囲気、デューティサイクル、数量、適用される検査または認証要件をご提供ください。
Innovaceraを選ぶ理由
統合セラミック加熱素子のエンジニアリングサポート
Innovaceraは、抵抗および熱分布のレビューから、セラミック積層、共焼成、リード線接続、電気検査、OEMおよび交換プログラム向けの量産まで、ヒーター開発をサポートいたします。
ヒーター回路・熱レビュー
実際の熱負荷に基づき、抵抗、電圧、ワット密度、昇温プロファイル、加熱ゾーン、動作温度を検討します。
積層セラミック製造
コンパクトなヒーターロッド、プレート、リング、カスタム一体型形状向けのメタライゼーション、セラミック積層、共焼成プロセスを提供します。
リード線・センサー・組立特徴
取り付け信頼性に配慮したカスタム端子、リード線、コネクタ、コールドゾーン、取付機構、センサー統合を検討します。
電気・寸法検査
試作および量産向けに、抵抗値、通電テスト、絶縁、漏れ、外観、寸法チェックを規定できます。
プロジェクト見積もり依頼
ヒーター図面、電気定格、熱プロファイルをご共有ください
ヒーターの形状と作動条件をお送りいただければ、エンジニアリングチームがセラミック材料、抵抗回路、電力密度、端子、取り付け、検査要件を検討いたします。
セラミックヒーター見積もり依頼を送信推奨プロジェクト情報
- 図面とヒーター形状 全体寸法、ロッド、プレート、リング、チューブ構造、加熱長、コールドゾーン、組立インターフェース。
- 電気定格 定格電圧、抵抗許容差、目標電力、電流制限、制御方式。
- 熱要件 目標温度、昇温時間、温度均一性、ワット密度、許容表面温度。
- 媒体と熱負荷 空気、ガス、液体、金属接触、治具質量、および該当する流量と熱容量。
- リード線と接続 線材材質、長さ、端子、コネクタ、ろう付または溶接継手、ストレインリリーフ要件。
- センサーと制御 熱電対、RTD、または抵抗フィードバック、センサー位置、温度制御戦略。
- 動作環境 雰囲気、圧力、湿気、化学物質、熱サイクル、振動、電気絶縁要件。
- 数量と検査 試作数量、年間需要、寸法公差、電気テスト、信頼性検証、梱包。
この製品シリーズがプロジェクトに適しているかご確認いただけます
図面、動作条件、材料の好み、公差の目標、および数量を送信してください。INNOVACERA は、標準カタログ製品またはカスタムセラミック製造パスをレビューできます。
