01
高速精密スピンドル向け窒化ケイ素ハイブリッド軸受

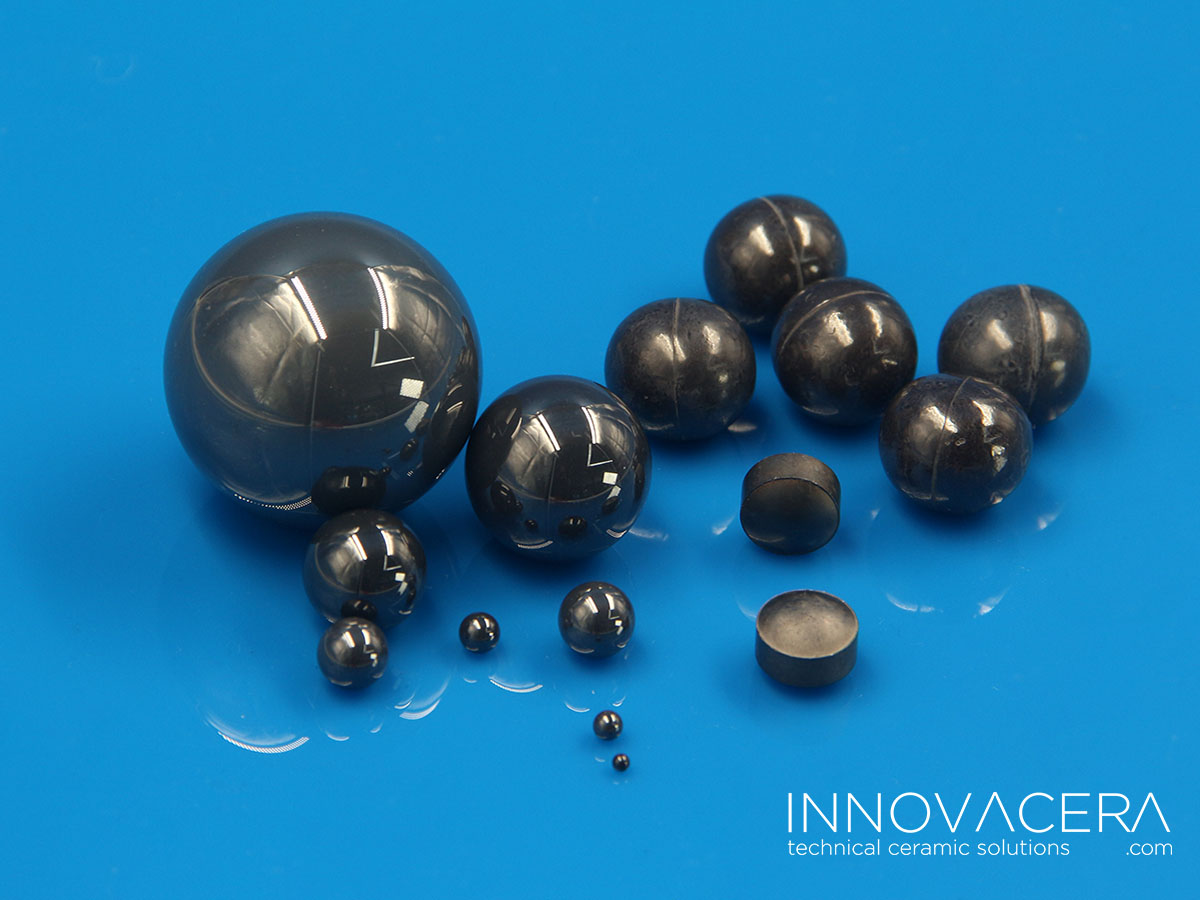

窒化ケイ素ボールは、鋼製内外輪と組み合わされ、CNCスピンドル、高速モーター、ターボ機械、歯科機器、精密機器のハイブリッド軸受に使用されます。低密度により遠心力と発熱を低減し、高硬度、電気絶縁性、優れた転がり接触疲労性能が高速運転での安定性を支えます。
窒化ケイ素材料を確認
Si₃N₄ ハイブリッド軸受 · 高速、低質量、電気絶縁
製品ファミリー
モーション部品
速度、圧力、および摩耗性接触が従来の材料にとって課題となるような過酷な条件下でも、セラミック製の運動部品は重要なインターフェースを確実に稼働させ続けます。 ベアリング、シールリング、および耐摩耗ライナーは、各システムの負荷、運動、媒体、および運転環境に応じて適合されます。
関連製品
現在のカタログには 5 件の関連製品があります
一般的な形状
ベアリング, ローラー, シャフト, ブッシング, ガイド
材料オプション
ジルコニア (ZrO2), 窒化ホウ素, 窒化アルミニウム (AlN), 窒化ケイ素 (Si3N4)
アプリケーションシーン
精密運動システム向けセラミック軸受、シールリング、耐摩耗ライナー
セラミック製運動部品は、実際の荷重、速度、接触様式、運転環境に基づいて選択する必要があります。窒化ケイ素、ジルコニア、ZTAは、低密度、靭性、耐摩耗性、耐食性、寸法安定性の異なる組み合わせを提供し、軸受、シール、ライナー用途に適しています。
02
腐食性・洗浄環境向けジルコニア全セラミック軸受
ジルコニア製リングとボールは、化学ポンプ、食品加工機器、実験室用機器、湿潤または頻繁に洗浄されるシステムの全セラミック軸受に使用されます。ジルコニアは耐食性と多くの構造セラミックよりも高い破壊靭性を兼ね備え、精密研削により滑らかで安定した転動面を実現します。
ZrO₂ 全セラミック軸受 · 耐食性と高靭性
03
圧力サイクルシステム向け窒化ケイ素シールリング・弁座リング
窒化ケイ素シールリング、弁座、制御リングは、繰り返し圧力変化、粒子接触、急激な温度変化が組み合わさったシステムに適しています。高強度、破壊靭性、耐摩耗性、耐熱衝撃性により、制御弁、油圧機器、ポンプ、油ガス用アセンブリに使用されています。
Si₃N₄ シール・座リング · 圧力サイクル、耐摩耗、耐熱衝撃
04
耐摩耗性泥漿ポンプ向けZTA複合耐摩耗ライナー
ジルコニア強化アルミナライナーは金属外殻と組み合わされ、油ガス掘削、水圧破砕、海洋用途の泥漿ポンプに使用されます。セラミック内孔は摩耗性の砂を含む流体に耐え、金属外殻は圧力と衝撃荷重を支えます。精密仕上げされた内孔は、往復ピストンシールの摩耗低減にも役立ちます。
ZTA 複合ライナー · 摩耗性スラリー、圧力、往復摩耗
製品・技術ビデオ
ビデオチャンネルへ
セラミック運動部品ビデオ
軸受、シール、ガイド、電気絶縁アセンブリに使用される代表的なセラミックボール、リング、ブッシングをご覧いただけます。
よくあるご質問
セラミック軸受、シールリング、耐摩耗ライナーに関するFAQ
材料と幾何形状は、荷重、速度、圧力、流体化学、摩耗粒子、温度、潤滑、相手部品と合わせて評価する必要があります。
軸受に窒化ケイ素を選ぶべきのはどのような場合ですか？
窒化ケイ素は、高速ハイブリッド軸受で一般的に選択されます。低密度により遠心力と発熱を低減し、高強度、耐摩耗性、耐熱衝撃性、電気絶縁性、優れた転がり接触疲労性能を備えています。
ジルコニアは全セラミック軸受にいつ適していますか？
ジルコニアは、耐食性、電気絶縁性、非磁性性能、高いセラミック靭性が重要な場合に適しています。代表的な用途には、化学ポンプ、実験室機器、食品加工システム、湿潤または洗浄環境が含まれます。

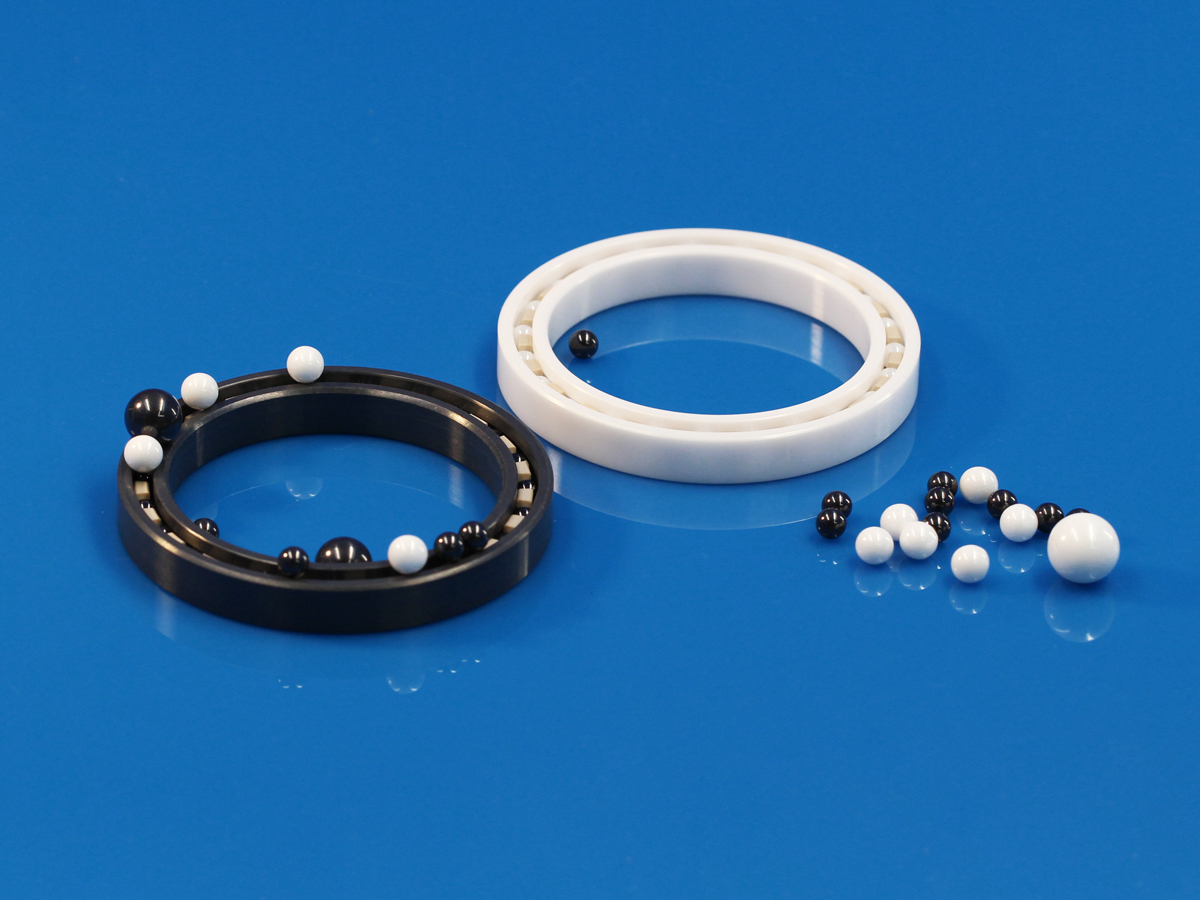

ハイブリッド軸受と全セラミック軸受の違いは何ですか？
ハイブリッド軸受は通常、鋼製内外輪とセラミックボールを使用します。全セラミック軸受はセラミック製のリングとボールを使用し、多くの場合ポリマーまたはセラミック製の保持器を備えます。ハイブリッド軸受は高速精密機器に広く使用され、全セラミック軸受は腐食、電気絶縁、特殊な運転環境向けに選択されます。
窒化ケイ素はシールリングや弁座リングにいつ適していますか？
シールまたは座部品が摩耗、圧力サイクル、粒子接触、衝撃、急激な温度変化に耐える必要がある場合、窒化ケイ素が適しています。制御弁、油圧機器、ポンプ、油ガス用アセンブリに使用されます。
複合耐摩耗ライナーにZTAを使用する理由は？
ZTAはアルミナの硬度とジルコニアの強化効果を組み合わせています。セラミックライニング金属構造では、ZTA内孔が耐摩耗性を提供し、金属外殻が圧力と衝撃荷重を支えます。これにより、泥漿、スラリー、含砂ポンプシステムに適した構造となります。
セラミック軸受、シール、ライナー部品で重要な寸法は何ですか？
軸受では、ボール径、真円度、リング形状、転動面仕上げの管理が必要です。シールリングは厳格な平面度、平行度、ラップ仕上げ面が求められる場合があります。ライナーは通常、正確な内径、直線度、円筒度、表面粗さが必要です。
セラミック運動部品は潤滑が制限された状態で作動できますか？
一部のセラミック組み合わせは減潤滑条件下で作動可能ですが、性能は接触圧力、速度、温度、相手材料、芯出し、表面仕上げ、放熱に依存します。最終生産承認前にアプリケーションテストを推奨します。
見積依頼にはどのような情報を含めるべきですか？
図面、部品機能、希望材料、荷重、速度、圧力、流体または雰囲気、粒子含有量、温度、潤滑、相手材料、重要公差、機能面要件、数量、検証ニーズをご提供ください。
Innovaceraを選ぶ理由
セラミック軸受、シールリング、耐摩耗ライナーのエンジニアリングサポート
Innovaceraは、実際の荷重、速度、圧力、接触、環境条件に基づいて設計されたセラミック部品に対して、材料選択、試作加工、精密仕上げ、量産をサポートいたします。
材料と用途のマッチング
運動様式、相手材料、流体化学、圧力、温度に基づいて、窒化ケイ素、ジルコニア、ZTA、アルミナ、炭化ケイ素を比較します。
機能面仕上げ
軸受面、シール面、内孔、耐摩耗界面に対して、研削、ラップ、研磨オプションを提供し、幾何形状と粗さを制御します。
カスタム形状と統合
図面に基づくリング、スリーブ、ライナー、軸受部品で、溝、フランジ、取付機能、金属外殻、セラミック-金属インターフェースに対応します。
試作と量産
設計検証から継続供給まで、エンジニアリングサンプル、寸法検査、スケーラブルな製造サポートを提供します。
プロジェクト見積依頼
軸受、シールリング、または耐摩耗ライナーの要件をご共有ください
部品図面と運転条件をお送りいただければ、エンジニアリングチームが材料選択、機能面、公差、製造可能性、検査要件を評価いたします。
運動部品の見積依頼を送信推奨プロジェクト情報
- 部品機能軸受ボールまたはリング、シールまたは弁座、耐摩耗スリーブ、ライナー、またはカスタム運動部品。
- 図面と形状寸法、公差、内径、壁厚、溝、半径、取付インターフェース。
- 荷重と運動ラジアルまたはアキシアル荷重、回転または往復速度、ストローク、デューティサイクル。
- 圧力と媒体運転圧力、流体組成、摩耗粒子、粘度、腐食暴露。
- 温度と雰囲気連続およびピーク温度、熱サイクル、真空、湿度、洗浄条件。
- 相手部品相手材、芯出し、接触面積、潤滑、許容摩耗。
- 機能面平面度、真円度、円筒度、同軸度、粗さ、ラップまたは研磨要件。
- 数量と検証試作数量、年間需要、検査報告書、機能テスト要件。
この製品シリーズがプロジェクトに適しているかご確認いただけます
図面、動作条件、材料の好み、公差の目標、および数量を送信してください。INNOVACERA は、標準カタログ製品またはカスタムセラミック製造パスをレビューできます。
