サーマルマネジメントセラミックソリューション
パワーエレクトロニクス、半導体装置、フォトニクス、分析機器、産業システム向けの、受動的放熱、精密セラミック加熱、TEC冷却サポートを実現する統合セラミック技術。
機能の定義
放熱、発熱、温度安定化、TEC冷却のサポート、または複数の熱機能の組み合わせ。
材料の選択
熱伝導率、絶縁耐力、CTE、機械的強度、環境安定性を適合させる。
コンポーネントの設計と検証
厚み、平面度、穴、溝、メタライズ、電極、流路、組み立て特徴を決定。熱抵抗、絶縁性、寸法安定性、サイクル信頼性、組み立て適合性を確認する。
製品・アプリケーションギャラリー
材料選定ガイド
| 材料 | 最適な熱的役割 | 主な利点 | 設計上の注意点 | 代表的な用途 |
|---|---|---|---|---|
| AlN | 高伝導放熱およびセラミックヒーター | 高熱伝導率、電気絶縁性、シリコンとのCTE適合性 | コストと機械加工の管理；ヒーターバージョンでは電極/メタライズ設計 | パワーモジュール、レーザーパッケージ、半導体ヒーター |
| Al₂O₃ | コスト効率の良い絶縁、基板、セラミックヒーター | 成熟した材料、良好な絶縁耐力、安定した供給チェーン | AlNより低い熱伝導率；温度均一性は形状に依存 | 絶縁体、厚膜基板、アルミナセラミックヒーター |
| Si₃N₄ | 熱衝撃および機械的信頼性 | 高靭性、高強度、良好な耐サイクル性 | 熱伝導率はグレードに強く依存 | EVパワーモジュール、高サイクルアセンブリ |
| BN | 高温絶縁および熱衝撃サポート | 機械加工可能なオプション、低濡れ性、真空/高温適合性 | 異方性特性と緻密セラミックより低い機械的強度 | 真空治具、ヒーターサポート、分析機器 |
| セラミック銅張り基板 | TECおよびパワーエレクトロニクス用伝熱構造 | 銅導電層による電気絶縁と熱サイクルサポート | 銅厚、接合方法、CTE応力を検討する必要あり | TECモジュール、冷却板、パワー基板 |
コンポーネントソリューション
AlN基板およびヒートスプレッダ
AlNヒーター

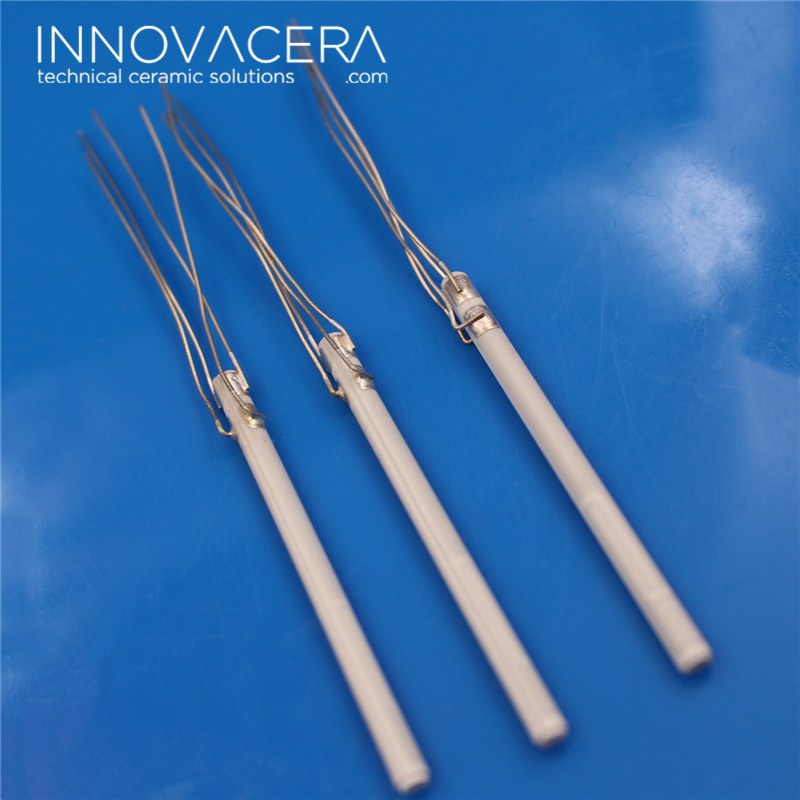

アルミナセラミックヒーター
TECセラミック銅張り基板
セラミック絶縁パッドおよびプレート
カスタムセラミック熱アセンブリ
課題とセラミックソリューションの選定
このセクションは、エンジニアやバイヤーが自社の熱用途にどのセラミック方向が適合するかを迅速に理解するのに役立ちます。
| 顧客の課題 | 推奨セラミック方向 | 適合理由 | 代表的な用途 |
|---|---|---|---|
| パワーデバイスの温度上昇が大きい | AlN基板 / セラミックヒートスプレッダ | 高熱伝導率と電気絶縁性により、チップから熱を逃がす | IGBT、MOSFET、インバータ、OBC、DC/DCコンバータ |
| 高速応答で均一温度の加熱が必要 | AlNヒーター / アルミナセラミックヒーター | セラミックボディが絶縁、加熱回路、コンパクトな熱容量を統合 | ウェーハ加熱、ガス分析、センサー、実験室機器 |
| 能動冷却または温度安定化が必要 | TECセラミック銅張り基板 | セラミック層が絶縁と構造を提供；銅が電流/熱伝達を支援 | レーザーダイオード、検出器、フォトニクス、精密機器 |
| 熱サイクルで割れや反りが発生 | Si₃N₄ / 最適化セラミック銅張り基板 | 高い靭性または最適化されたCTE設計がサイクル信頼性を向上 | EVパワーモジュール、大電流電子機器 |
| 高温プロセスに絶縁性と安定性が必要 | BN / アルミナ / SiC部品 | セラミックは高温でも絶縁性、安定性、耐熱衝撃性を維持 | 真空炉、半導体チャンバー、ヒーターサポート |
よくある質問
放熱、加熱、TEC冷却の間でどう選択すればよいですか？
まず熱機能を定義します。システムが放熱を必要とする場合は基板やヒートスプレッダを検討します。発熱が必要な場合はAlNまたはアルミナセラミックヒーターを検討します。周囲温度以下に安定化したり、レーザー/検出器を精密に制御する必要がある場合は、TECセラミック基板が求められる場合があります。
なぜAlNが熱管理で広く使用されているのですか？
AlNは高熱伝導率と電気絶縁性を兼ね備えており、電力電子、レーザーパッケージ、セラミックヒーターなど、伝熱と絶縁の両方が要求される用途に有用です。
アルミナはまだ良い選択肢ですか？
コスト、絶縁耐力、生産の成熟度、機械的安定性が最大熱伝導率よりも重要な場合、アルミナは適切な選択肢です。
熱管理の見積もりにはどのような情報が必要ですか？
図面、熱負荷または必要なヒーター電力、目標温度、電圧、寸法、環境、取付方法、数量、信頼性要件をご提供ください。
セラミック部品はメタライズまたは金属部品と組み立てられますか？
はい。設計に応じて、メタライゼーション、メッキ、ろう付け、電極、セラミック-金属アセンブリをソリューションの一部として検討できます。
カスタムセラミック熱部品は対応していますか？
はい。図面と適用条件に基づき、カスタム基板、ヒーター、絶縁板、ヒートスプレッダ、TECセラミック部品を評価できます。
