工程需求
Carry power, signal or fluid paths through a sealed boundary without losing vacuum or electrical isolation.
真空・気密設計
真空装置、科学機器、半導体プロセス、高信頼性電気接続向けのセラミック-金属封止、真空フィードスルー、気密絶縁および構造用セラミックソリューション。
動作環境
高真空、圧力差、高温、腐食または高電圧
高真空、圧力差、高温、腐食または高電圧
→
コア材料
アルミナ、AlN、メタライズセラミック、コバール、ステンレス鋼
アルミナ、AlN、メタライズセラミック、コバール、ステンレス鋼
→
部品形態
フィードスルー、セラミック-金属アセンブリ、気密コネクタ
フィードスルー、セラミック-金属アセンブリ、気密コネクタ
→
アプリケーション先
半導体製造装置、質量分析計、真空炉、研究システム
半導体製造装置、質量分析計、真空炉、研究システム
シール設計
真空度、圧力差、温度、電圧、取り付け条件に基づいてシール構造を定義します。
材料マッチング
アルミナ、AlN、その他のセラミックを選択し、コバール、ステンレス鋼、モリブデンなどの金属と適合させます。
界面制御
メタライゼーション、ろう付け、またはガラスシールを用いて界面強度と気密性能を制御します。
製品・アプリケーションギャラリー
材料選定ガイド
| 材料 | 使用理由 |
|---|---|
| アルミナ | ほとんどの真空フィードスルーおよび気密絶縁体に高い絶縁性と安定した強度を提供。 |
| AlN | 熱負荷のある真空電気部品向けに熱伝導性と電気絶縁性を兼備。 |
| コバール / ステンレス鋼 | CTEマッチング、フランジ、ハウジング、接続構造に使用。 |
コンポーネントソリューション
セラミック-金属封止アセンブリ
高電圧・マルチピン真空フィードスルー
気密コネクタおよび電極

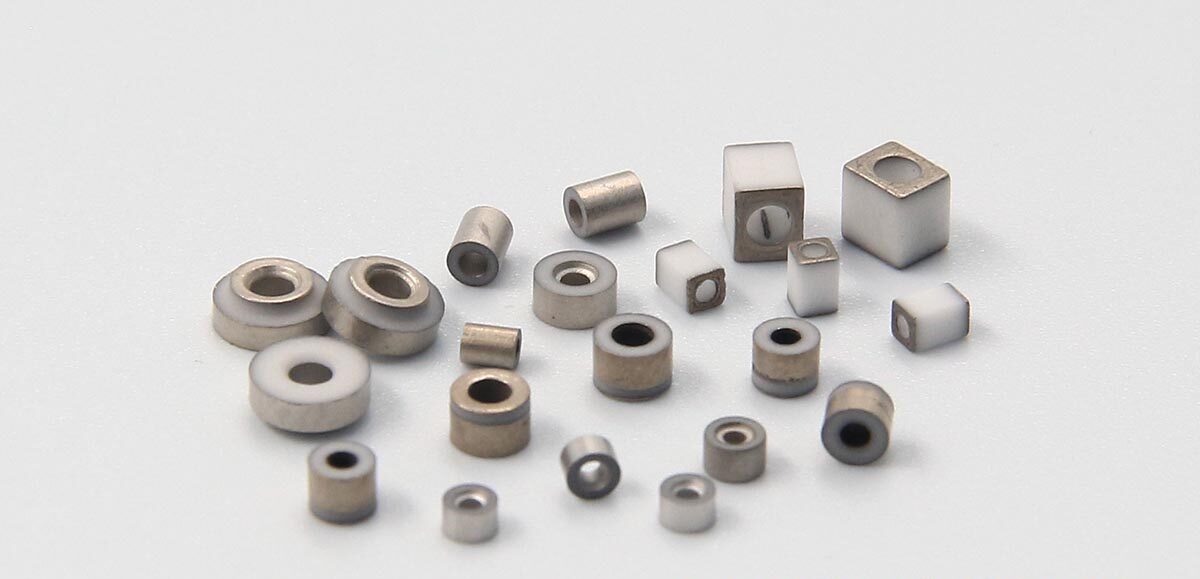

メタライズセラミックリング、チューブ、絶縁体
真空センサー用セラミック部品
カスタム真空フィードスルー
課題とセラミックソリューションの選定
動作条件、信頼性目標、アプリケーション要件に基づいてセラミック材料と部品構造を選択するための問題指向型ガイド。
| 顧客の課題 | 推奨セラミックソリューション |
|---|---|
| 真空漏れリスク | セラミック-金属気密封止またはガラス-セラミック封止構造を使用。 |
| 高電圧壁貫通 | 高純度アルミナ絶縁体とメタライズフィードスルー構造を選択。 |
| 熱負荷を伴う真空 | 熱伝達と絶縁の両方についてAlNまたは構造用セラミックスを評価。 |
| マルチピン信号接続 | マルチピン気密コネクタまたはD-sub/Micro-Dフィードスルーソリューションを設計。 |
よくある質問
気密セラミックアセンブリはどの程度の真空度に対応できますか？
設計はリーク率、温度、構造に依存し、真空装置、研究機器、半導体製造装置で使用可能です。
セラミック-金属封止が重要な理由は？
セラミックが絶縁性と耐熱性を提供し、金属が接続性と構造強度を提供します。
マルチピンフィードスルーは製造可能ですか？
はい。ピン数、電圧、電流、フランジタイプ、取付スペースをカスタマイズできます。
検討にはどのような情報が必要ですか？
図面、目標リーク率、真空度、電圧/電流、温度、材料制限、数量をご提供ください。
関連するセラミック製品。
現在のカタログでは、このエンジニアリングソリューションに6つの関連商品が一致しています。
あなたの工事審査を開始します。
プロジェクトの詳細、開発フェーズ、操作条件、予想される年間生産量、図面（使用可能な場合）を提供します。私たちのエンジニアは実行可能性を審査し、適切な材料を推薦し、プロトタイプから生産までの最も有効な経路をサポートします。
