泥水ポンプ用セラミックライナーの動向：石油・ガス掘削における耐摩耗性と効率性の向上

石油・ガス掘削、シェールガス水圧破砕、海洋プラットフォーム作業において、マッドポンプは年間を通じて高圧・大流量の条件下で連続稼働しなければならないです。掘削流体には岩片や砂粒などの硬質な不純物が多量に含まれており、高速で流動する際にシリンダーライナー内壁を絶えず洗浄・摩耗させます。一般的な金属製シリンダーライナーは急速に摩耗しやすく、シール効果が次第に低下します。頻繁な交換が必要となるだけでなく、予期せぬ停止を引き起こし、掘削工事全体の効率を直接低下させます。

ますます複雑化する稼働条件や、コスト削減・効率向上を求める業界の圧力に直面し、泥水ポンプの主要部品の耐摩耗性向上が喫緊の課題となっています。その中で、セラミックライナーに代表される複合構造ソリューションは、優れた耐摩耗性と長寿命を備えることから、石油・ガス掘削の効率を高める重要な技術的手法となっています。

01 摩耗の激しい環境における実際の課題

掘削作業環境において、泥水ポンプのシリンダーライナーは長期的な高圧往復衝撃に耐えると同時に、砂分を含む掘削流体による持続的な浸食にも耐える必要があります。

従来の二金属製シリンダライナを実際の現場環境で使用する場合、その欠点は非常に顕著です。主な問題は以下の側面に存在します。

• 摩耗が激しい：砂を含む泥による長期的な浸食により、シリンダライナーの内壁に深刻な摩耗が生じます。

• シール部は損傷しやすい：内壁が粗くなると、ピストンシールの劣化と摩耗が加速します。

• ポンプ効率が低下する：媒体の漏れが増加し、全体的な輸送性能が低下します。

• 定期メンテナンスと交換が頻繁に発生する：耐用年数が短く、停止回数とメンテナンス回数が大幅に増加します。

特に深井戸、超深井戸、高強度条件下でのシェールガス水圧破砕において、これらの問題はより顕著になり、機器の安定的かつ持続的な稼働能力に対してより高い要求が課せられます。

02 材料と構造の二重アップグレード

高摩耗・高負荷条件に対応するため、業界は単一金属材料から複合材料の使用へと徐々に移行しています。その中で、ジルコニア強化アルミナ（ZTA）などのセラミック複合材料は、特性面においてより均衡の取れた性能を実現しています。

• 高硬度：粒子エロージョンに効果的に耐性を持ち、耐摩耗性を向上させます。

• 強靭化メカニズム：材料の脆性を低減し、耐衝撃性を向上させます。

• 耐熱衝撃性：頻繁な起動停止及び温度変動条件に適応できます。

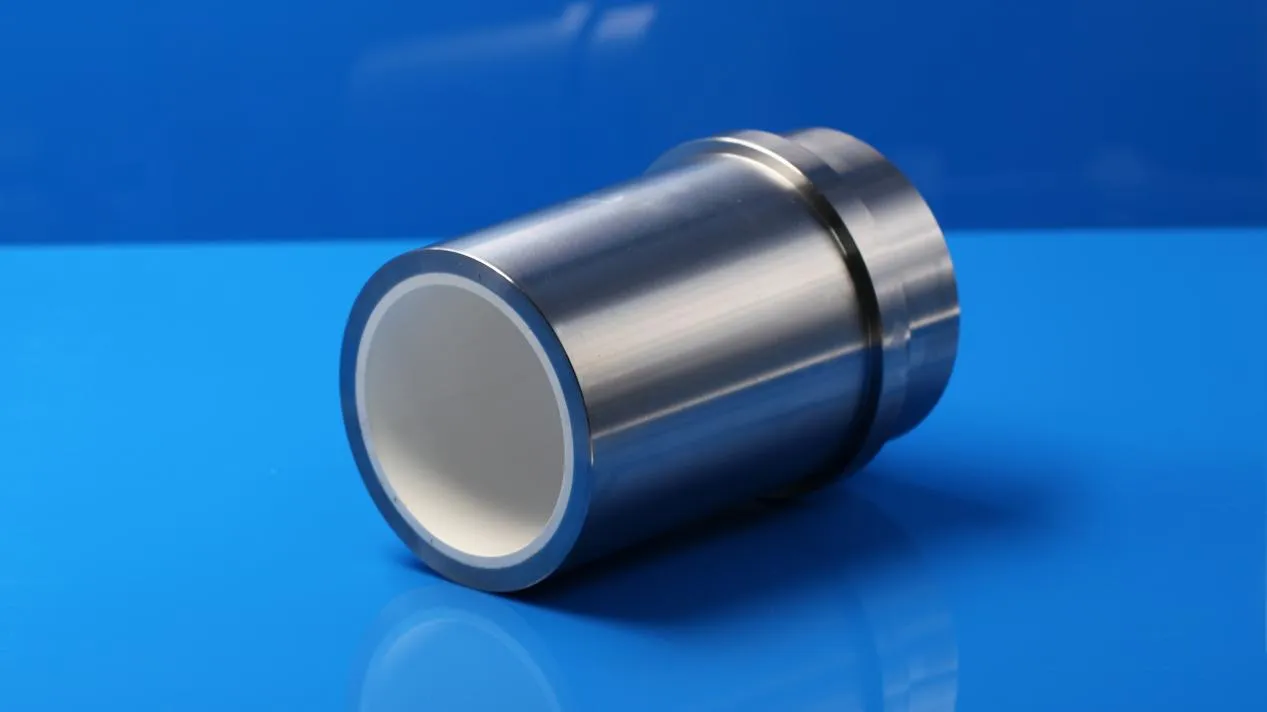

構造設計の観点から、一般的な手法として「金属外層＋セラミック内張り」の複合構成を採用することが挙げられます：

外層：通常は 304 ステンレススチールまたは高強度鋼で製造され、構造的強度と耐衝撃性を付与します。

内層：ZTA セラミック、耐摩耗性および耐食性の核心機能を担います。

この構造方式は業界で広く採用され、比較的成熟した工学的実践システムを形成しています。さらに、精密な加工と高精度な組立により、セラミック製の内部穴は優れた真円度と表面粗さを実現でき、流体抵抗の低減や運転効率の向上に貢献します。

03 パフォーマンス上のメリットと応用価値

実際の運転条件下において、ZTA セラミックシリンダーライナーは比較的安定し均衡の取れた性能を示します：

• 耐摩耗性が大幅に向上した：高含砂泥水環境下において摩耗率が顕著に低下しています。

• 耐衝撃性が強化されている：粒子の衝突または振動による亀裂発生リスクが低減されています。

• シール安定性が優れている：複雑な使用環境下で安定したシール効果を維持します。

• 動作がより安定します：内径の高精度により、摩擦とエネルギー消費が低減されます。

運用面から見ると、その総合的価値は主に以下の点にあります：

• ダウンタイムを削減する：交換サイクルを延長し、稼働継続性を強化します。

• メンテナンスコストの削減：予備部品の消費量と手動交換の頻度を低減します。

• 主要機器の保護：ポンプ本体及び関連部品の摩耗を最小限に抑えます。

初期投資は従来の金属製シリンダーライナーより高いものの、長期的な視点から見ると、長時間・高負荷運転時に優れた経済的パフォーマンスを発揮します。現在、この種のソリューションは陸上石油・ガス掘削、シェールガス圧砕、洋上プラットフォーム掘削などのエンジニアリング応用分野で検証され、成熟した適用実績を蓄積しています。

04 将来のトレンドおよび製品ソリューション推奨事項

石油・ガス産業において機器に対する高い信頼性と運用効率への要求がますます高まるにつれ、泥水ポンプの主要部品の材料高度化は今後も進展し続けます。この過程において、ZTA 複合セラミックスライナーは現在、比較的成熟しており広く活用されているソリューションの一つとなっています。

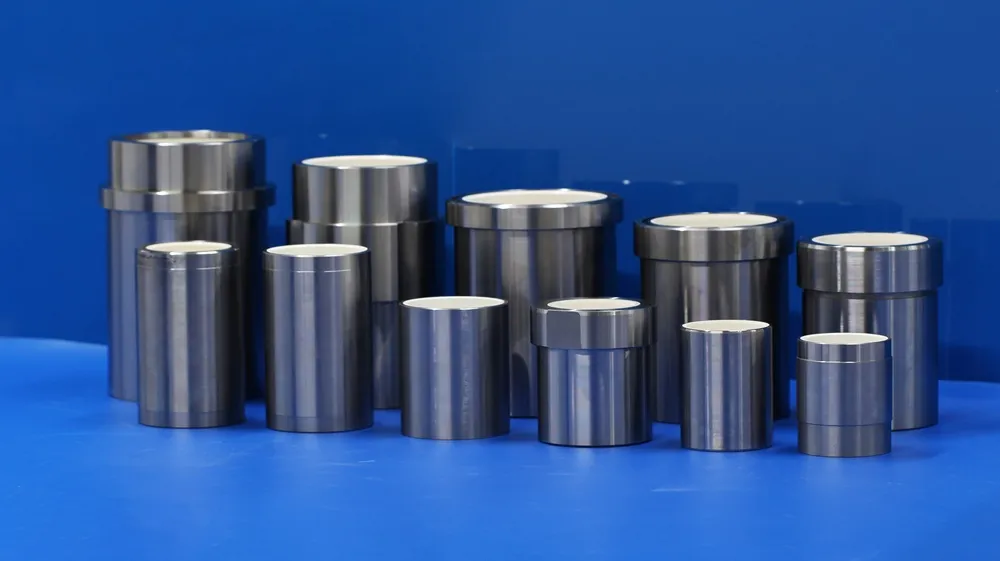

実際の使用環境に基づき、イノバセラが提供するセラミックシリンダーライナー製品は、ジルコニア強化アルミナ（ZTA）セラミックと金属の複合構造設計を採用しています。この設計により、全体的な強度を確保するだけでなく、耐摩耗性と耐衝撃性を大幅に向上させ、高圧・高砂分含有・長時間稼働環境に適応可能となっています。

我々のセラミックシリンダーライナー製品は主に以下の特長を有しています：

• ZTA 複合セラミックライナーを使用することで、耐摩耗性と耐衝撃性を兼ね備えています。

• 304 ステンレススチールまたは高強度金属製外装、構造が安定かつ信頼性に優れています。

• ミクロンレベルの精密加工により、優れたシール性能と運転効率が確保されます。

• 石油・ガス掘削、シェールガス水圧破砕、海洋プラットフォームなどの過酷な環境に適しています。

材料と構造の協調的な最適化を通じて、本製品は耐用年数を効果的に延長し、停止時間およびメンテナンスの頻度を低減し、機器のライフサイクル全体における総運用コストを削減することができます。

セラミックシリンダーライナーの選定プランまたはカスタマイズ要件に関する詳細情報が必要な場合は、技術サポートのために sales@innovacera.com までお気軽にお問い合わせください。
