四种半导体陶瓷的种类及特点

半导体陶瓷是指具有半导体性质的陶瓷,其电导率约为10-6~105/m。半导体陶瓷的电导率会因外界条件(温度、光、电场、气体和温度等)的变化而发生显著变化,因此可将外界环境物理量的变化转换成电信号,制成各种用途的敏感元件。

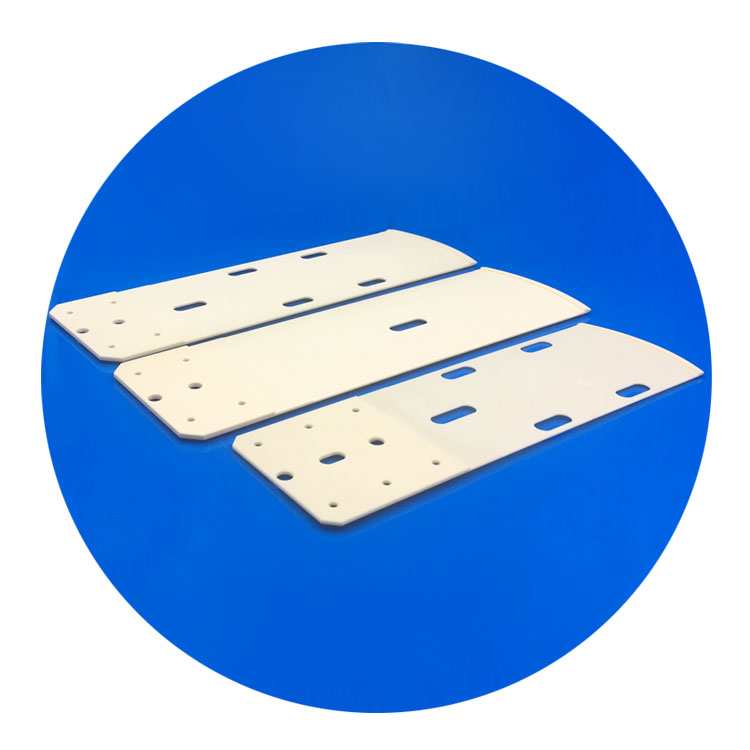

Semiconductor-99.7-Alumina-Ceramic-Wafer-Robotic-Arm

Semiconductor-99.7-Alumina-Ceramic-Wafer-Robotic-Arm

1.热敏陶瓷:又称热敏电阻陶瓷,是指电导率随温度变化而变化的陶瓷随温度变化。其中热敏半导体陶瓷管、热敏陶瓷主要用于温度补偿、测温、控温、火灾探测、过热保护及彩电消磁等方面。
2.光敏陶瓷:指具有光电导或光电效应的陶瓷。如硫化镉、碲化镉、砷化镓、磷化烟、锗酸铋等陶瓷或单晶,当光到达其表面时,电导率增大,主要用作光开关、太阳能电池等自动控制的半导体。陶瓷

Semiconductor-99.7-Alumina-Ceramic-Wafer-Robotic-Arm

Semiconductor-99.7-Alumina-Ceramic-Wafer-Robotic-Arm

3. 气敏陶瓷氧化锆半导体陶瓷
气敏陶瓷:指电导率随所接触气体分子种类而变化的陶瓷。如氧化锌、氧化锡、氧化铁、五氧化二钒、氧化锆、氧化镍和氧化钴等陶​​瓷。主要用于检漏、防灾报警及不同气体的测量。
4、湿敏陶瓷:指电导率随湿度而发生明显变化的陶瓷。四氧化三铁、氧化钛、氧化钾-氧化铁、铬酸镁-氧化钛和氧化锌-氧化锂-氧化钒等陶瓷对水特别敏感,适用于湿度的测量和控制。
