A medida que los procesos de fabricación de semiconductores evolucionan hacia una mayor precisión e integración, los equipos utilizados para el grabado (etching), la deposición de películas delgadas, la limpieza por plasma y otros procedimientos están sujetos a una creciente exigencia de funcionamiento estable a largo plazo.
Los componentes dieléctricos cerámicos instalados en los equipos de plasma para semiconductores trabajan de forma continua en entornos de vacío, alta temperatura, campos eléctricos de RF (radiofrecuencia) de alta frecuencia y plasma reactivo, debiendo cumplir múltiples criterios simultáneamente: rendimiento de aislamiento eléctrico, estabilidad estructural, resistencia a la corrosión y precisión en el ensamblaje.
Si bien los materiales del sustrato no participan directamente en el procesamiento de las obleas, las propiedades de sus materiales, la precisión del mecanizado y la consistencia entre lotes influirán en la distribución del campo eléctrico interno, la estabilidad del plasma y el control de la contaminación en la cámara.
Por lo tanto, los sustratos dieléctricos cerámicos de alúmina de alta fiabilidad son componentes aislantes básicos indispensables para los equipos de grabado, deposición y vacío en la industria de semiconductores.
I. ¿A qué desafíos se enfrentan los sustratos dieléctricos en los equipos de plasma para semiconductores?
En los equipos de grabado, CVD y PVD, los sustratos dieléctricos cerámicos de óxido de aluminio se utilizan habitualmente en estructuras de aislamiento de RF, componentes de aislamiento de electrodos y piezas de soporte en cámaras de vacío.
Debido a la complejidad del entorno de trabajo, el sustrato debe soportar una exposición prolongada a condiciones eléctricas, térmicas y químicas combinadas.
Por ello, los sustratos dieléctricos cerámicos de alúmina para equipos de semiconductores no solo deben cumplir con los requisitos básicos de rendimiento del material, sino que también exigen un riguroso control dimensional, calidad superficial y consistencia entre lotes.
II. ¿Por qué la cerámica de alúmina es adecuada como material dieléctrico en equipos de plasma?
La cerámica de alúmina (Al2O3) es un material cerámico técnico sumamente maduro y ampliamente adoptado en equipos de semiconductores. Se caracteriza por un rendimiento equilibrado e integral más que por indicadores individuales aislados, ofreciendo una excelente integración de aislamiento eléctrico, resistencia mecánica, estabilidad térmica y consistencia en el mecanizado.
Rendimiento de aislamiento eléctrico estable
Los equipos de plasma generan y regulan el plasma mediante fuentes de alimentación de RF, por lo que los materiales dieléctricos deben mantener un rendimiento de aislamiento estable a largo plazo para evitar averías derivadas de la fluctuación de las características eléctricas.
Las cerámicas de alúmina cuentan con una alta resistividad volumétrica y propiedades dieléctricas consistentes, ideales para el aislamiento y las estructuras de soporte dentro de los conjuntos de RF.
Excelente estabilidad dimensional a altas temperaturas
Las cámaras de los equipos de semiconductores están sometidas a condiciones operativas prolongadas de alta temperatura, junto con frecuentes arranques y paradas que provocan fluctuaciones térmicas.
Las cerámicas de alúmina poseen una alta resistencia mecánica y una excelente estabilidad térmica, reduciendo el riesgo de deformación y agrietamiento durante los ciclos térmicos prolongados.
Resistencia al entorno de plasma
En entornos de plasma basados en flúor, oxígeno y elementos similares, los materiales de los equipos están sujetos a una erosión continua.
Las cerámicas de alúmina de alta densidad pueden reducir el desgaste superficial del material y mejorar la estabilidad operativa de la cámara a largo plazo, minimizando la liberación de impurezas mediante niveles de pureza controlados y una alta calidad de procesamiento.
III. ¿Cómo elegir entre los diferentes grados de pureza de la alúmina?
La pureza de la alúmina influye en la densidad del material, el contenido de impurezas y su capacidad para resistir el entorno de plasma. En las aplicaciones prácticas de los equipos, la selección debe realizarse en función de los requisitos del proceso, los niveles de control de contaminación y los factores de coste.
| Grado de alúmina | Características principales | Campos de aplicación típicos |
|---|---|---|
| 95% Al₂O₃ | Rendimiento general estable, notable ventaja en costes, tecnología de procesamiento madura | Piezas estructurales aislantes generales, componentes de vacío industrial comunes |
| 96% Al₂O₃ | Equilibrio entre rendimiento de aislamiento, resistencia mecánica y maquinabilidad | Componentes dieléctricos para equipos de semiconductores, piezas aislantes de RF y otras opciones convencionales |
| 99% Al₂O₃ y superior | Mayor pureza, capacidad superior de control de impurezas | Aplicaciones en equipos de semiconductores con requisitos estrictos de control de partículas y estabilidad del material |
Para los equipos de plasma para semiconductores, el grado del material no es necesariamente “cuanto más alto, mejor”. En su lugar, debe evaluarse de forma integral en función de la estructura del equipo, el entorno del proceso y los requisitos de fiabilidad.
IV. ¿Qué parámetros deben considerarse al adquirir sustratos dieléctricos de alúmina para equipos de semiconductores?
Para los fabricantes de equipos y las empresas compradoras de componentes cerámicos, la pureza del material es solo un requisito básico. Lo que verdaderamente condiciona el rendimiento a largo plazo es la precisión del mecanizado y la consistencia en la calidad.
| Parámetro clave | Punto de atención | Impacto en la aplicación del equipo |
|---|---|---|
| Pureza de la alúmina | Contenido de Al₂O₃ y nivel de control de impurezas | Afecta a la resistencia a la corrosión y al control de la contaminación |
| Dimensiones generales | Longitud, anchura, diámetro exterior y tolerancias dimensionales | Afecta al ensamblaje del equipo y a la precisión de ajuste |
| Tolerancia de espesor | Espesor por pieza individual y consistencia de lote | Afecta al ensamblaje de componentes y a la estabilidad del campo eléctrico |
| Alabeo / Planitud | Estado planar general | Afecta a la eficacia del ajuste y a la estabilidad estructural |
| Rugosidad superficial | Valor Ra y uniformidad superficial | Afecta al procesamiento posterior, al control de la contaminación y a la fiabilidad de la adhesión |
| Calidad de los bordes | Control de desportilladuras y grietas en los bordes | Reduce el riesgo de rotura durante la instalación y el funcionamiento |
| Consistencia entre lotes | Fluctuación del rendimiento entre diferentes lotes | Reduce los riesgos en la puesta en marcha de equipos y la producción en masa |
Para los equipos de semiconductores que operan durante largos periodos, el hecho de que una sola muestra cumpla los estándares no garantiza la capacidad de suministro estable en lotes. El control de materiales, las capacidades de mecanizado de precisión y los sistemas de inspección de calidad del proveedor también son factores determinantes en la evaluación de compras.
V. ¿Cómo reducir el riesgo en la homologación e incorporación de sustratos dieléctricos de alúmina?
Durante las fases de desarrollo del proyecto y evaluación de proveedores, no es aconsejable basar la elección únicamente en los nombres comerciales de los materiales o en especificaciones genéricas de tamaño. Por el contrario, los requisitos técnicos deben determinarse en estrecha relación con las condiciones reales de funcionamiento del equipo.
Durante la fase de consulta o evaluación de muestras, el cliente puede facilitar:
• Planos dimensionales y estructurales de la muestra;
• Requisitos sobre el grado de pureza de la alúmina;
• Tolerancias requeridas para el espesor y las dimensiones;
• Estándares de rugosidad superficial y planitud;
• Temperatura de trabajo y entorno de vacío;
• Condiciones de aplicación de RF;
• Requisitos posteriores de montaje o mecanizado.
Al coordinar con antelación los grados de material con los parámetros de procesamiento, es posible acortar el ciclo de validación de muestras y optimizar la estabilidad del equipo durante la fase de producción en serie.
VI. Soluciones de sustratos dieléctricos cerámicos de alúmina de Innovacera

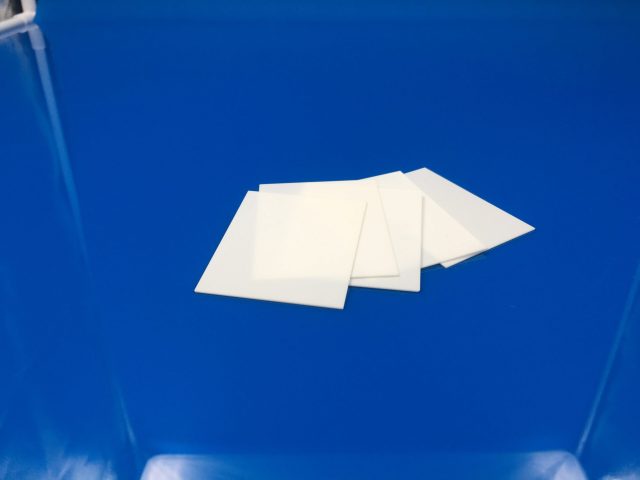

Innovacera suministra sustratos cerámicos de alúmina para equipos de plasma en semiconductores y componentes cerámicos aislantes de precisión, ofreciendo soporte para la personalización de geometrías circulares, cuadradas e irregulares.
Los productos abarcan diferentes grados de pureza de alúmina, como 95%, 96% y 99%, y pueden fabricarse a medida según las necesidades de cada aplicación:
• Mecanizado personalizado de dimensiones y espesor;
• Rectificado de precisión y control superficial;
• Optimización de la rugosidad superficial;
• Control riguroso de la consistencia entre lotes.
El producto es idóneo para su uso en equipos de grabado de semiconductores, equipos de deposición de películas delgadas, sistemas de vacío y otras estructuras aislantes de alta fiabilidad.
Si necesita evaluar una solución de sustratos dieléctricos cerámicos de alúmina, facilítenos las dimensiones del producto, el entorno de trabajo y los requisitos de mecanizado. Innovacera le proporcionará una solución cerámica adecuada a sus necesidades operativas específicas. Póngase en contacto a través de sales@innovacera.com.
