金属化セラミックブッシュとセラミック金属部品

金属化セラミックブッシュは、セラミックと金属の接合工程で広く使用されています。
セラミックは優れた絶縁特性を持ち，金属化プロセスによって金属と良好に接合することができます。
INNOVACERAでは、標準的なケーシングのほか、カスタマイズされた形状やサイズも幅広く提供しています。

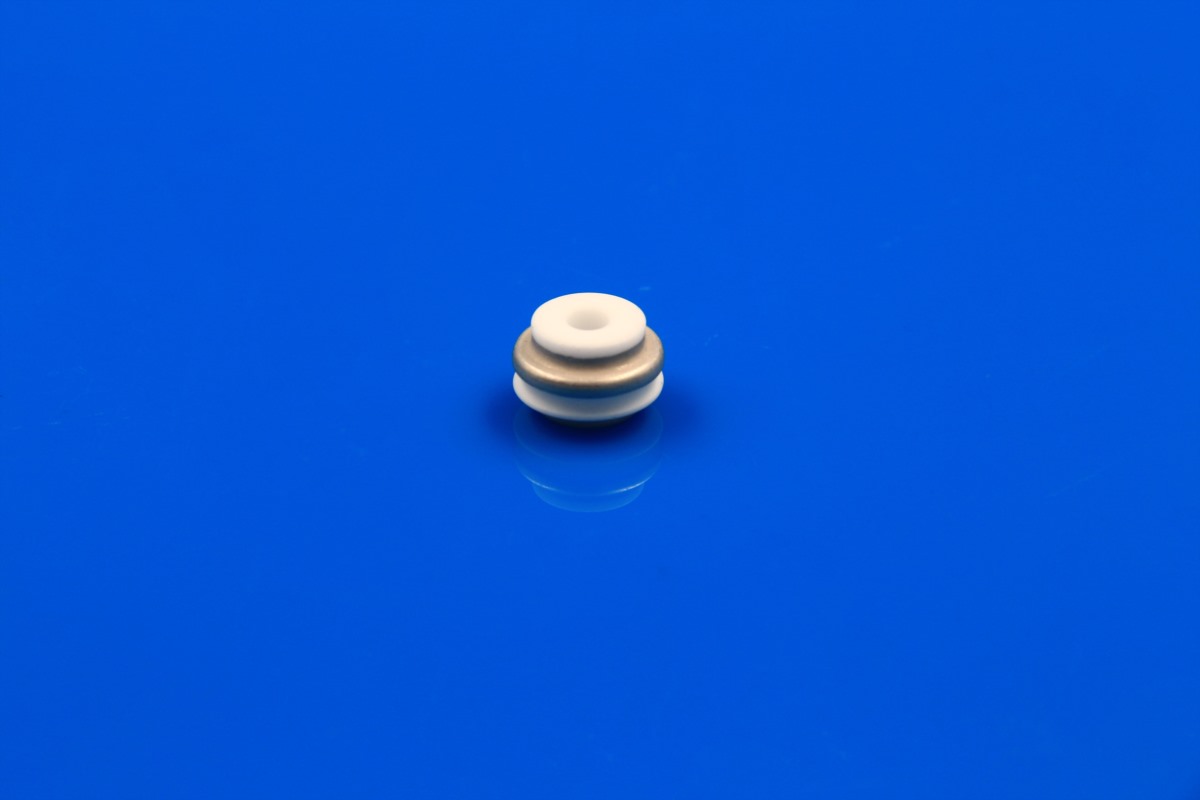

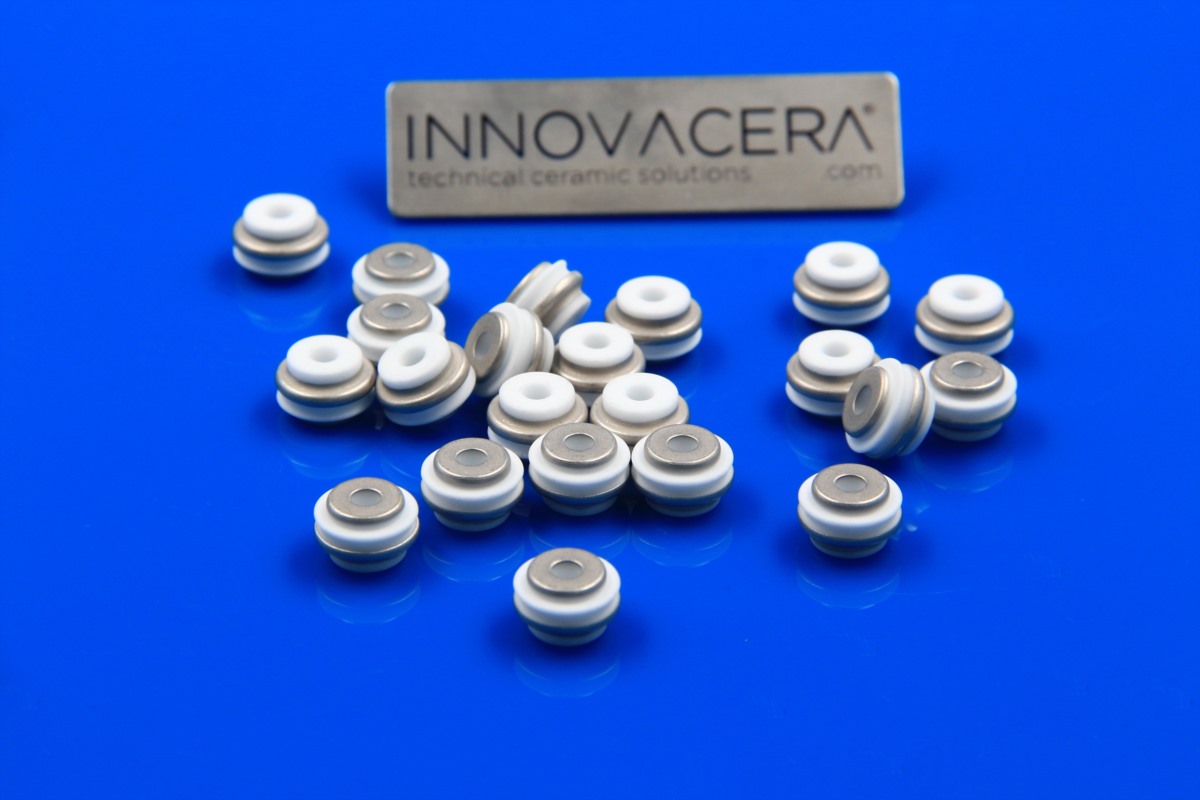

Metallized Ceramic Bushings

イノファにはろう付け能力もあり、セラミックからろう付けアセンブリまでのワンストップサービスを提供しています。このサービスにより、組立用の完成した密閉セラミック端子を提供することができます。

セラミックから金属への部品設計

品番	D	A	J
IN-CM-400	0.494	0.143	0.309
IN-CM-400-1	0.494	0.169	0.309
IN-CM-400-1M	0.494	0.228	0.309
IN-CM-400-2	0.562	0.200	0.375
IN-CM-400-2M	0.562	0.250	0.375
IN-CM-400-3	0.619	0.260	0.403
IN-CM-400-4	1.000	0.320	0.500
IN-CM-400-5	0.994	0.447	0.497
IN-CM-400-6	0.556	0.200	0.372
IN-CM-400-7	1.05	0.51	0.497
IN-CM-400-8	0.744	0.265	0.372
IN-CM-400-8-1	0.744	0.302	0.372
IN-CM-400-8-2	0.750	0.344	0.375
IN-CM-400-9	0.994	0.382	0.497
IN-CM-400-9-1	0.994	0.382	0.497
IN-CM-400-10	1.75	0.76	0.625
IN-CM-400-12	0.556	0.200	0.278
IN-CM-400-14	0.562	0.260	0.375

セラミック-金属部品
