優れた熱伝導率、電気絶縁性および寸法安定性を備え、AlN基板はパワー・エレクトロニクス、熱管理、半導体関連アプリケーションで広く使用されています。
主要製品の特徴

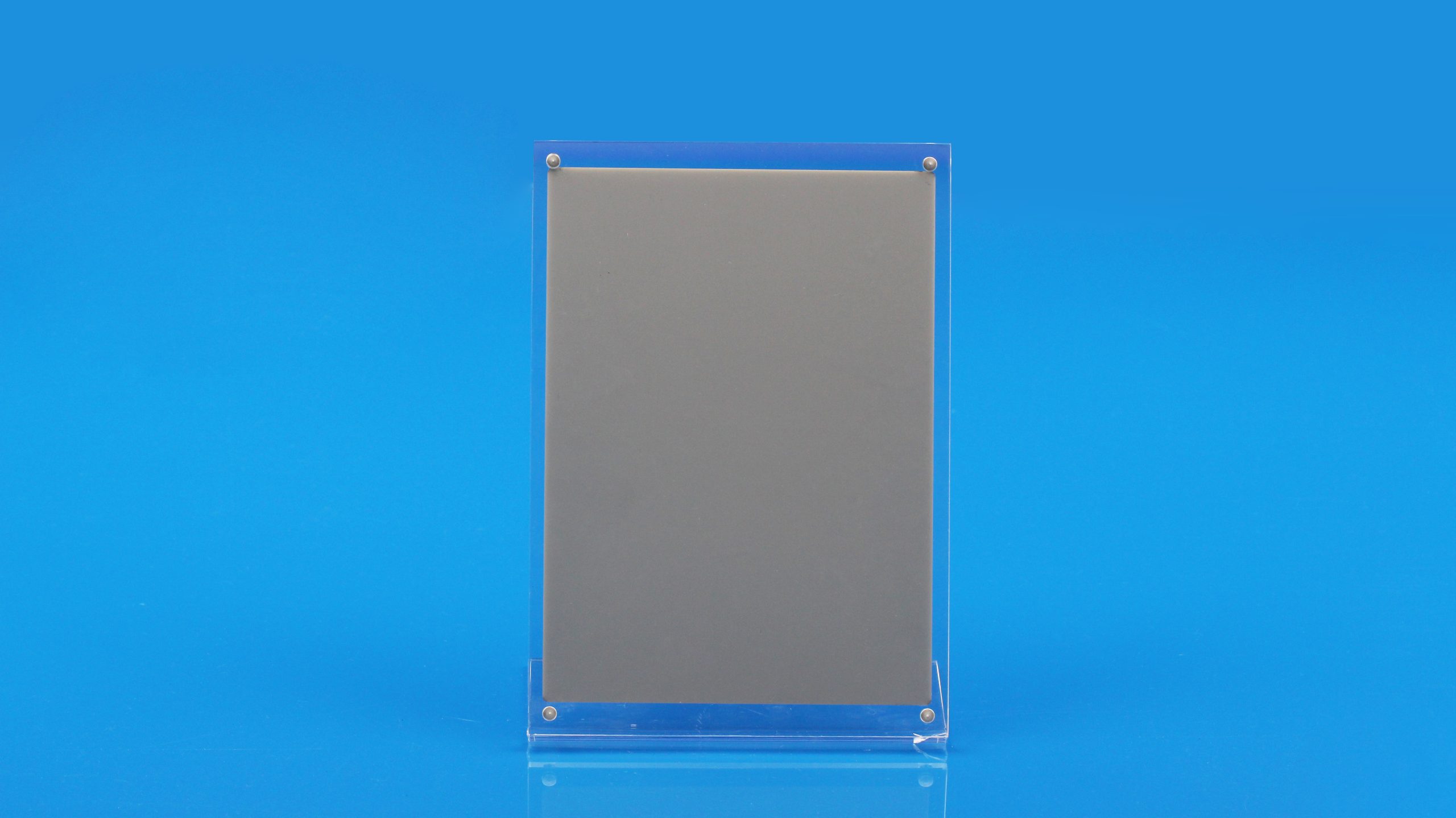

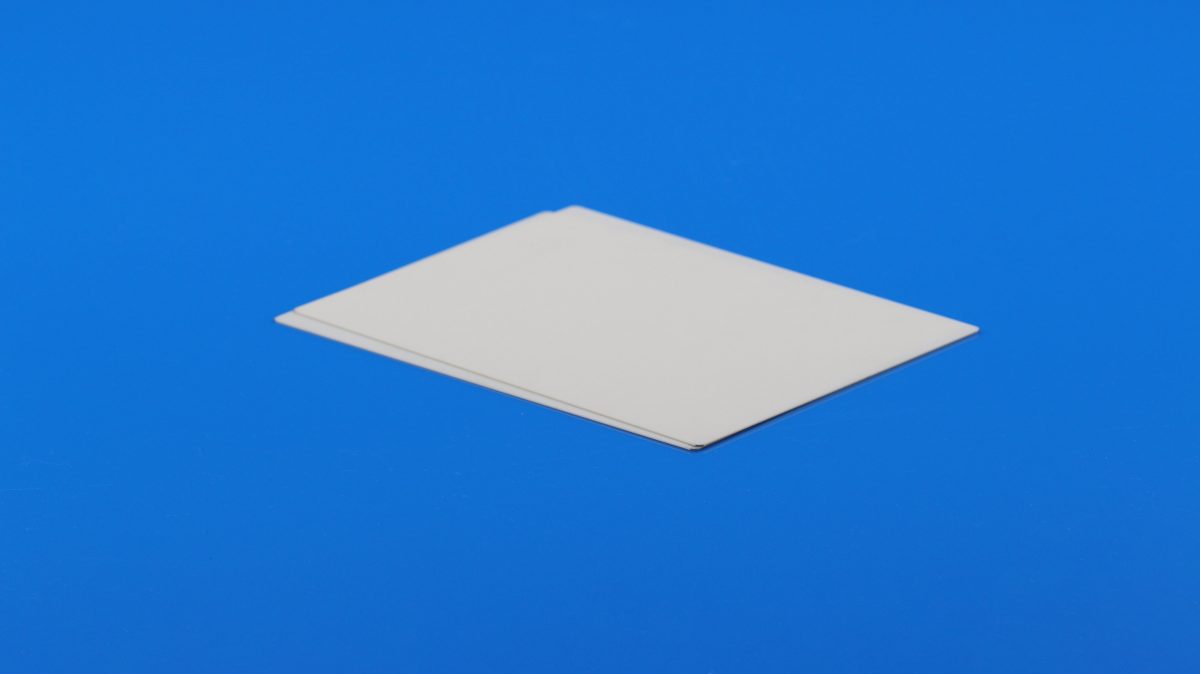

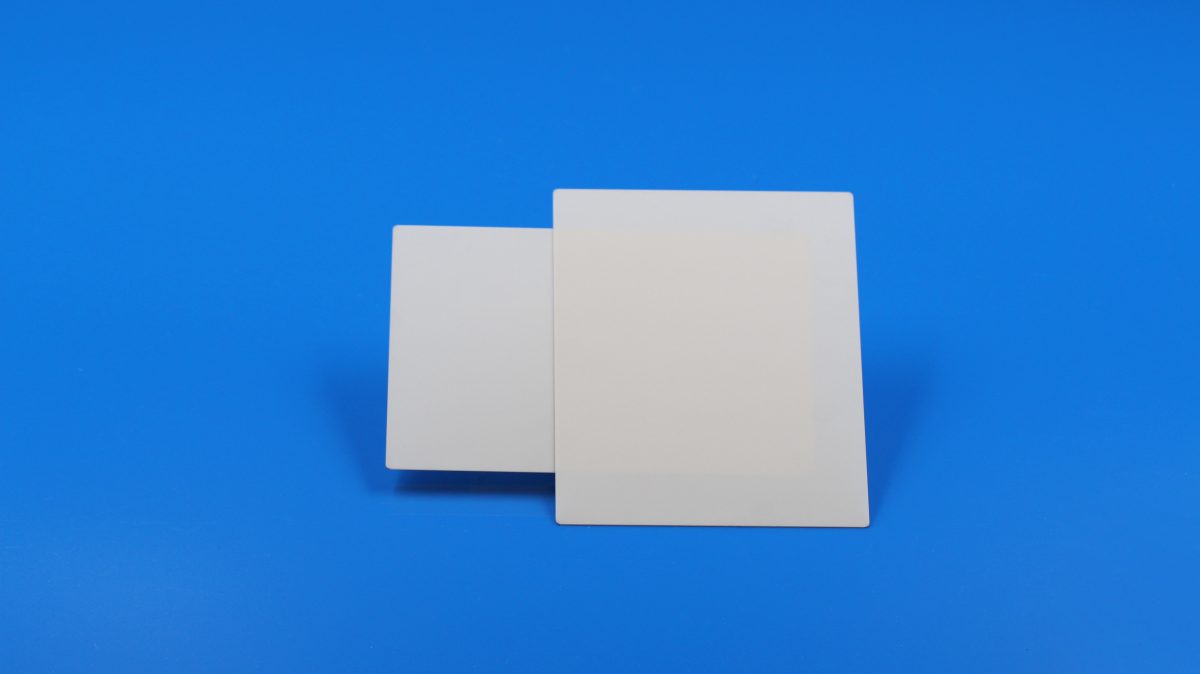

- 大型フォーマットのマスターシート：138 × 190 mmのパネルサイズ
- 厚さ：0.635 mm
- メタライズおよび加工に適した安定した表面状態
- 低歪みおよびロット間の一貫性の高い品質
用途
- DPCメタライズ：フルパネルスパッターイング、メッキ、フォトレジストプロセス
- 厚膜処理：スクリーン印刷、焼成、レーザートリミングアプリケーション
- 薄膜処理：堆積およびパターンニングプロセス
- DBC／AMB：パワー電子基板製造
- レーザーカット：カスタムセラミック基板への高精度切断
窒化アルミニウムセラミックの特性：
| 項目 | 試験条件 | 単位 | AlN | |
| AN-170 | ||||
| 材質 | – | – | AlN | |
| 外観 | – | – | ライトシアン | |
| 表面粗さ | Ra | μm | 0.1～0.75 | |
| 密度 | – | g/cm³ | ≥3.3 | |
| 物理特性 | 曲げ強度 | 三点曲げ | MPa | ≥400 |
| 硬度 | 4.9 N負荷 | GPa | ≥1000 HV0.2 | |
| 吸水率 | – | % | – | |
| 熱特性 | 熱伝導率 | 25°C | W/(m·K) | ≥170 |
| 線膨張係数 | 25°C-500°C | ×10⁻⁶/°C | 4～6 | |
| 耐熱衝撃性 | 800°C | 時間 | ≥10 | |
| 比熱 | – | J/(kg·K) | 720 | |
| 電気特性 | 誘電率 | 1 MHz / 25°C | – | 8～9 |
| 誘電損失 | 1 MHz / 25°C | ×10⁻⁴ | ≤3 | |
| 体積抵抗率 | 25°C | Ω·cm | >10¹⁴ | |
| 破壊電圧 | – | kV/mm | >17 | |
| 光学特性 | 反射率 | 反射率計 | – | – |
| 白度 | 白度計 | – | – | |
なぜ INNOVACERA を選ぶのか
INNOVACERA は、グローバルな産業顧客向けに先進セラミック素材および精密加工ソリューションを提供しています。エンジニアリングチームは、素材選択、表面仕様、寸法管理、カスタムセラミックソリューションをサポートします。
窒化アルミニウム基板選定、技術評価、カスタムセラミックソリューションについてはINNOVACERAまでお問い合わせください。
声明：これはINNOVACERA®のオリジナル記事です。転載する際は、出典リンクを明記してください：https://www.innovacera.com/ja/product/138x190x0-635mm-aluminum-nitride-substrate
よくある質問
138 × 190 × 0.635 mm AlNマスターシートの主要仕様はどのようなものですか？カスタムAlN基板メーカーから注文する方法は？
138 × 190 × 0.635 mm 窒化アルミニウム(AlN)マスターシート（グレード AN-170）は、寸法の安定性と低歪みを備えて下流セラミック加工向けに設計されています。主要技術仕様には以下のものが含まれます：
138 × 190 mm 窒化アルミニウム基板はどのような処理技術に使用されますか？高電力熱管理向けにAlNが好まれる理由は？
大型フォーマットの138 × 190 × 0.635 mm AlN基板は、パワー・エレクトロニクス、半導体パッケージング、熱管理用途において広く使用されており、特に以下の用途に適しています：
