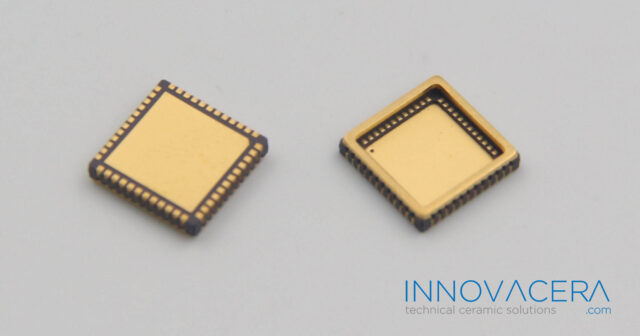

在信息时代，随着通信、微电子等行业的快速发展，高频大功率电子设备已成为市场的基石。陶瓷材料因其出色的热稳定性、电稳定性和机械稳定性而成为电子设备封装的首选。

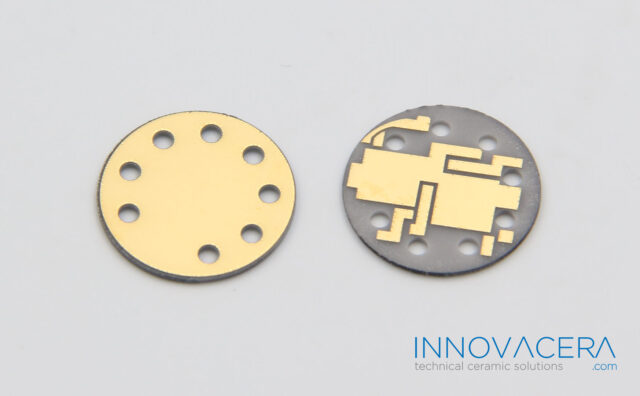

然而，不断变化的市场需求要求陶瓷封装技术不断进步。这一进步的核心是将陶瓷与金属连接起来的关键方面。一种解决方案是在陶瓷表面沉积或烧结一层薄金属层，这一过程通常称为陶瓷金属化。该陶瓷金属化层的性能是决定封装电子设备整体功效的关键。

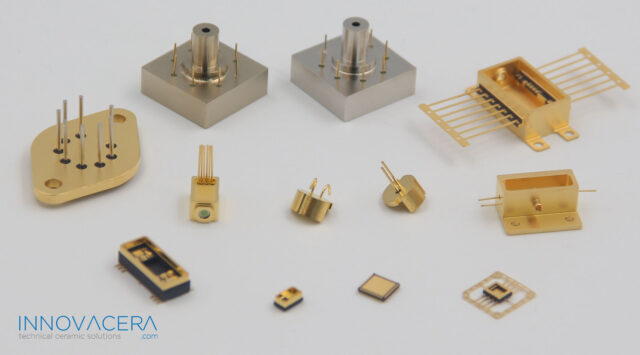

陶瓷金属化层在电子设备封装中起着至关重要的作用，原因如下：
电导率：陶瓷材料通常是绝缘体，这意味着它们不导电。金属化层应用于陶瓷以使其具有导电性。这种导电性对于在电子设备的不同组件之间建立电连接至关重要。
互连：电子设备由需要互连的各种组件组成。金属化层允许创建导电路径，从而实现设备不同部分之间的通信。这些路径可能非常复杂，在微观尺度上连接微小组件。
粘附性：金属化层可以增强陶瓷基板的粘附性。适当的粘附性对于确保金属层牢固地附着在陶瓷表面上是必要的，尤其是在制造过程和电子设备的使用寿命期间。
总之，陶瓷金属化层在电子设备封装中必不可少，因为它们能够实现导电性、互连性和粘附性。所有这些对于电子设备的可靠和高效运行都至关重要。
