氮化硼是一种耐高温、润滑的陶瓷材料。它具有优异的电阻率、化学稳定性和润湿性。
氮化硼形状和陶瓷组件是要求优异的抗热震性、高电阻率以及耐化学性和腐蚀性的应用中的关键部件。
物理气相沉积 (PVD) 是指基于真空的薄膜镀膜方法，广泛应用于各种材料的表面工程。PVD 镀膜方法采用多种方法生成靶材并将其沉积到基材表面，包括溅射沉积，常用于光电器件、汽车和航空航天精密部件等的制造。
溅射是一种独特的工艺，通过持续的等离子轰击将粒子从靶材中强力喷射出来。氮化硼陶瓷广泛用于将溅射室内的等离子弧约束在靶材上，并防止工艺室内的整体部件受到腐蚀。
氮化硼陶瓷部件，例如绝缘罩和导轨、靶材框架、保护管、屏蔽罩、衬套以及绝缘体，可确保 PVD 电弧始终约束在靶材上，从而防止设备损坏。
在这些应用中，Innovacera 99% BN 通常用作热解氮化硼的替代品。
什么是氮化硼？ 六方氮化硼 (h-BN) 陶瓷具有与石墨相似的微观结构。它通过在高达 2000°C 的高温和高压下热压氮化硼粉末制成。最大毛坯尺寸为 500 × 500 × 200 毫米，并且可以进一步加工成复杂的形状。 为什么氮化硼陶瓷可…
可加工氮化硼陶瓷是通过热压氮化硼粉末在高温高压下制成的。固态氮化硼通常被称为“白石墨”，因为它的微观结构与石墨相似。Innovacera 氮化硼可以轻松加工成棒材、条材、板材和其他定制形状。 Innovacera 氮化硼坯料最大尺寸为 42…

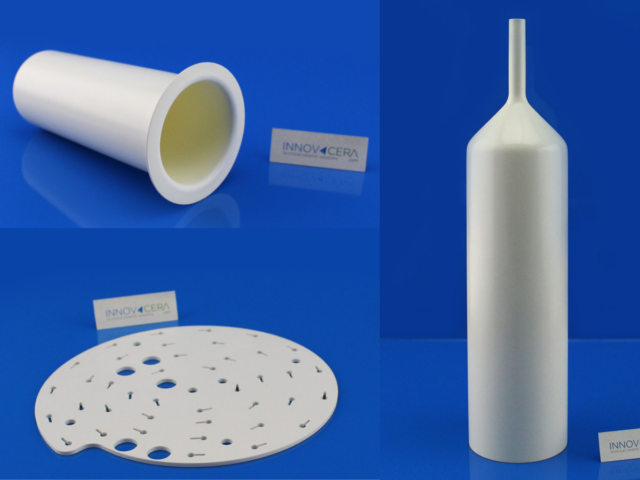

BN零件用于半导体设备上的绝缘、散热或晶体外延生长，例如PVD/CVD/MOCVD。 配套型号： BN-99、BN-ALN 优势： • 高电阻 • 耐高温 • 高抗电击穿性能 • 无污染 • 防腐 • 易于加工
