氧化铝是微电子应用中最具成本效益和广泛使用的基板材料之一。虽然许多客户对其应用的烧结表面会感到满意，但陶瓷基板抛光有四大好处： 更精细的线条图案 经过精细研磨和抛光工艺后，陶瓷基板可以获得更精细的图案线条，这有利于更密集的电路设计能力，有利于细间距、高密度互连电路。 烧结表面光洁度通常足以满足薄膜应用中 1 mil 的细线和厚膜应用中 5 mil 的细线。在烧结表面上形成比这些更细的线条将表现出较差的图案清晰度，从而导致导体电阻增加，从而抑制电流流动并降低电路性能。图案清晰…

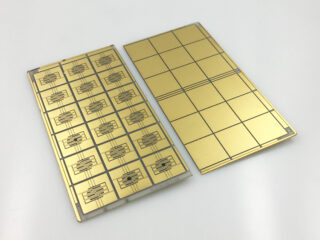

VCSEL（垂直腔面发射激光器）激光二极管因其高效率、低功耗和高速调制能力而在电信、传感、激光雷达和光互连行业中越来越受欢迎。VCSEL 激光二极管性能和可靠性的一个关键因素是其生长的基板材料。   传统上，VCSEL 激光二极管是在砷化镓 (GaAs) 基板上生长的。然而，GaAs 有一些局限性，例如热膨胀系数高和热导率相对较低，这可能导致热管理问题和可靠性问题。这就是 DPC（直接键合铜）发挥作用的地方。 [caption id="attachment_24927…

AMB（活性金属钎焊）用于连接无法被“传统”钎焊润湿的陶瓷。 将钛等活性金属添加到钎焊合金中，以实现与母陶瓷表面的化学反应。 由于 Al2O3（7.1 ppm/K）、Si3N4（2.6 ppm/K）和 AlN（4.7 ppm/K）的热膨胀系数接近硅（4 ppm/K），因此直接键合铜 (DBC) 和 AMB 是用于此类组件的裸片坚固封装的合适基板。 AMB 是一种有前途的厚膜技术，可应用于电力电子、汽车电子、家用电器、航空航天等。 INNOVACERA 提供定制化陶瓷基板的…

到 2027 年，全球活性金属钎焊 (AMB) 陶瓷基板市场将达到 15.2 亿美元。2020 年，全球活性金属钎焊 (AMB) 陶瓷基板市场价值约为 10.7 亿美元，预计在 2021-2027 年预测期内将以超过 5.45% 的健康增长率增长。 AMB 陶瓷基板是一种焊接类型，其中金属被钎焊到陶瓷上而无需金属化。政府在汽车领域的举措不断增加、对中高压系统的需求不断增加以及对家用和电子设备的需求不断增加都是推动市场增长的因素。 [caption id="attachment_234…
