瞬間式温水洗浄便座のヒーター設計｜流量・給水温度・出力の考え方

October 23, 2026

瞬間式の温水洗浄便座では、使用時に流れる水を短時間で設定温度まで加熱する必要があります。

そのためヒーター選定では、単純な出力値だけでなく、流量、給水温度、目標温度、電源条件、温度制御をまとめて考えることが重要です。

こうした瞬間加熱用途では、小型で応答性の高い MCH（Metallized Ceramic Heater）が使用されています。

1. 瞬間式では短時間の加熱性能が重要

貯湯式がタンク内の水をあらかじめ温めておくのに対し、瞬間式は洗浄時に必要な水だけを加熱します。

待機時の保温電力を抑えやすい一方、使用開始後すぐに安定した温水を供給する必要があります。

そのためヒーターには、

速い昇温
コンパクトな構造
通水時の安定した熱伝達
繰り返しON/OFFへの対応

が求められます。

2. 必要出力は流量と温度差で変わる

水を加熱するために必要な熱量は、概算では次の関係で考えることができます。

P ≈ ṁ × Cp × ΔT

P：必要な加熱量
ṁ：水の質量流量
Cp：水の比熱
ΔT：給水温度と目標温度の差

例えば、**流量500 mL/min、目標温度40℃**の場合、

- 給水温度20℃：約700 W
- 給水温度10℃：約1,050 W
- 給水温度5℃：約1,220 W

が理論上の目安になります。

実際にはヒーターや流路からの熱損失もあるため、実機では余裕を持った設計と評価が必要です。

3. 冬季の給水温度も考慮する

瞬間加熱では、給水温度が低くなるほど必要な加熱量が増えます。

特に冬季条件を想定する場合は、

最低給水温度・最大流量・目標出湯温度

を事前に確認しておくことが重要です。

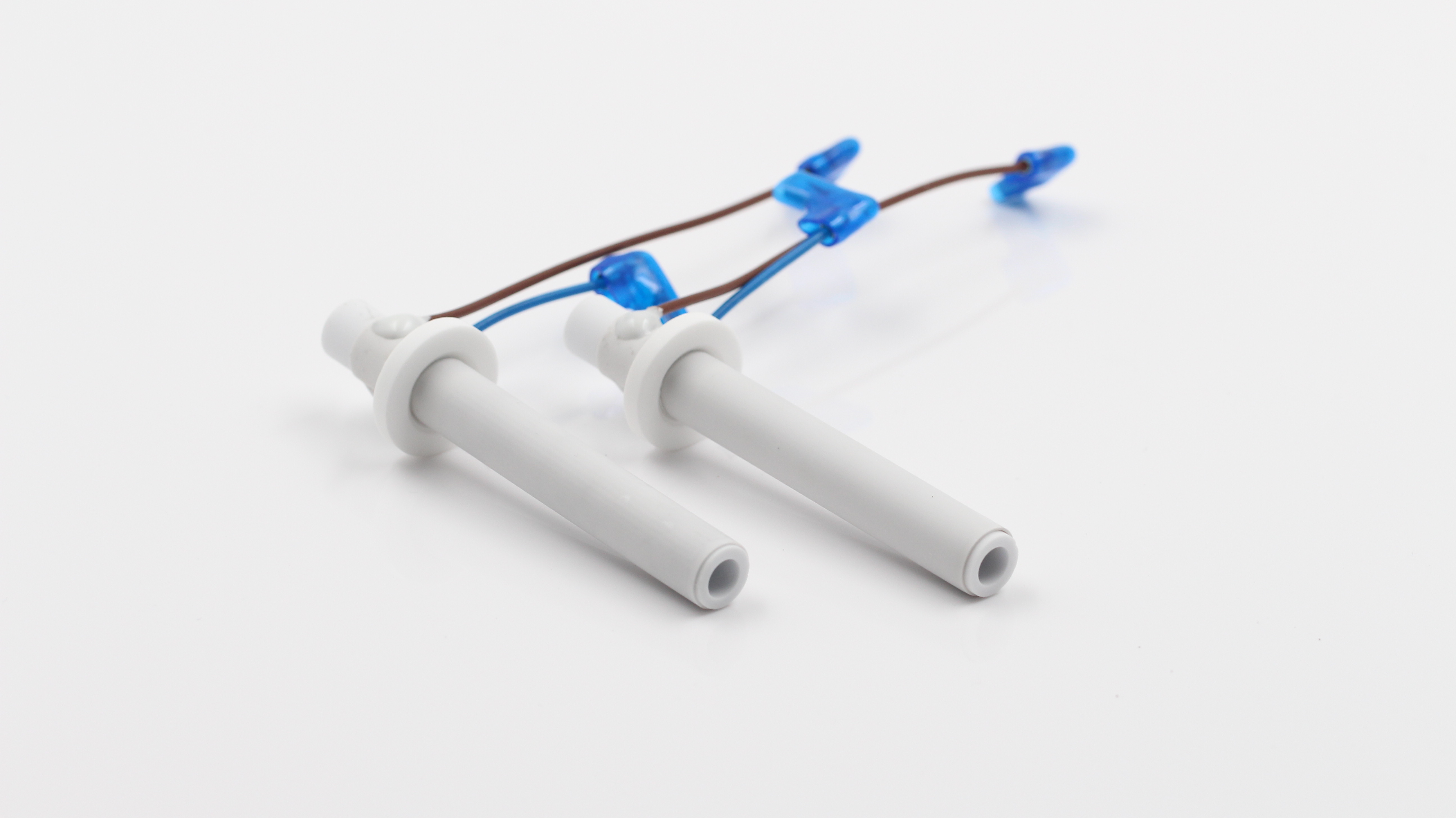

INNOVACERAの管状MCHでは、500 mL/minの水を流しながら、1,600 Wクラスのヒーターで加熱性能を確認しています。

ただし、実際の出湯温度は給水温度、流量、流路構造、制御条件によって変わるため、最終的には実機条件での確認が必要です。

4. 日本向けではAC100Vの電源条件も重要

日本市場向けの温水洗浄便座では、AC100V 50/60Hzが一般的です。

瞬間式では比較的大きな電力を短時間に使用するため、ヒーター出力だけでなく消費電流も確認する必要があります。

例えば、

1,200 W / 100 V ≈ 12 A

となります。

したがって、高出力ヒーターをそのまま100V製品に使用できるとは限りません。

設計時には、

電源電圧
許容電流
必要出力
流量
他の電装部品の消費電力

を含めて確認します。

INNOVACERAでは110～120 V、220～240 V仕様を中心に対応しており、日本向け100 Vについても、必要出力や電流条件に応じて仕様を検討できます。

5. ヒーターと温度制御はセットで考える

ヒーター単体では、出湯温度を一定に保つことはできません。

実際の温水ユニットでは、

給水 → 加熱 → 温度検出 → 制御 → 出湯

というシステムとして設計します。

また、同じヒーター出力でも流量によって温度上昇は変化します。

流量が少ないほど温度は上がりやすく、流量が多いほど上がりにくくなります。

そのため、定格流量だけでなく、最小・最大流量での温度応答も確認する必要があります。

6. 流路設計も温水性能を左右する

同じヒーターでも、流路構造によって熱交換効率は変わります。

特に確認したいのは、

ヒーター周辺の流れ
温度センサーの位置
出湯口までの距離
シール部への熱影響

です。

ヒーター単体の性能だけでなく、最終的には実際の温水モジュールに組み込んだ状態で評価することが重要です。

7. ヒーター選定時に確認したい条件

瞬間式温水ユニット用ヒーターを検討する際は、次の情報があると仕様を決めやすくなります。

項目	確認内容
電源	100 V、110～120 V、220～240 Vなど
流量	最小・定格・最大流量
給水温度	特に冬季の最低温度
目標温度	必要な出湯温度
許容電流	電源回路側の上限
サイズ	外径・長さ・取付スペース
制御条件	温度センサー、制御方式
