金属化陶瓷基板的应用

在技​​术进步永无止境的世界里,金属化陶瓷基板已成为一个关键角色,推动了各行各业的创新。这些多功能材料因其独特的电气、热学和机械性能组合,在从电子到航空航天等各种应用中日益受到重视。让我们探索金属化陶瓷基板的蓬勃发展及其不断扩展的应用。

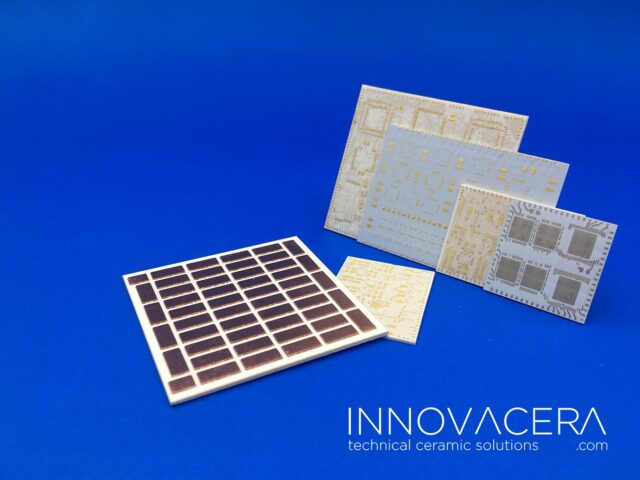

金属化陶瓷基板 DBC AMB DPC 的应用
电子行业:
金属化陶瓷基板已成为电子行业不可或缺的一部分。这些基板为微芯片和传感器等电子元件的组装提供了可靠的基础。它们出色的导电性、耐热性和散热能力使其成为高性能电子设备的理想选择。

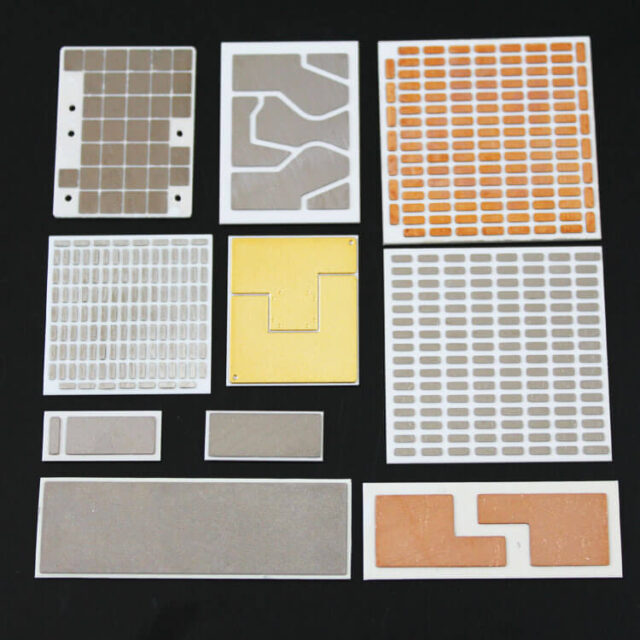

一个值得注意的应用是电力电子,其中金属化陶瓷基板用于制造电源模块、逆变器和转换器。这些组件在可再生能源系统、电动汽车和工业机械中发挥着至关重要的作用,有助于提高能源效率和可持续性。
医疗器械:
金属化陶瓷基板在医疗器械行业掀起了波澜。它们用于生产高频手术设备、医学成像设备和植入式设备。这些基板的生物相容性和稳定性在医疗应用中至关重要,可确保患者安全和设备寿命。
在诊断设备领域,金属化陶瓷基板在开发准确可靠的诊断工具(如 X 射线机和超声波换能器)方面发挥着关键作用。这些基板能够实现精确的信号传输和接收,从而改善医疗保健效果。
可再生能源:
向可再生能源的过渡在很大程度上依赖于金属化陶瓷基板。它们在光伏电池和风力涡轮机组件的制造中至关重要。高效散热的能力可确保可再生能源系统的使用寿命,降低维护成本并提高能源产量。
金属化陶瓷基板还用于燃料电池技术,有助于开发清洁高效的能源解决方案。它们的耐腐蚀性和导电性是提高燃料电池性能的关键因素,使其成为发电的可持续选择。
总之,金属化陶瓷基板在广泛的行业中变得越来越重要,推动了创新并提高了各种技术的效率和可靠性。随着研发工作不断拓展可能性的边界,我们可以期待看到更多突破性的应用出现,进一步巩固金属化陶瓷基板在塑造我们的技术未来中的作用。
