多孔陶瓷真空吸盘

  1. 多孔陶瓷真空吸盘的特点

1). 陶瓷材质:SiC、Al2O3; 基材:不锈钢/铝合金、陶瓷、大理石

2). 多孔陶瓷孔隙率:40%

3). 多孔陶瓷孔径:1-100μm

4). 尺寸定制;平整度≤3μm;

5)  航空铝合金基材独特的气路设计及封装工艺,可实现选择性真空区域吸附。

  1. 多孔陶瓷真空吸盘的应用领域

1). 可吸附OLED、LCD、晶圆等光滑平整的物体。

请注意:吸附物质与陶瓷的接触面积不小于10*10mm(吸附面积越大,吸附力越强)。

吸附物体时,无需遮盖未使用区域。

2). 可双向使用。真空吸附,正压悬浮物体

多孔陶瓷钢片

多孔陶瓷钢片

  1. 多孔陶瓷真空吸盘的使用方法

如图所示,真空吸盘内部结构分为A、B、C三个区域,当对每个区域分别进行抽真空时,陶瓷覆盖的区域可以形成强大的负压。

将三个区域气管并联到真空发生器上,并根据需要安装电磁阀。

接上气源(0.6Mpa以上),根据物体大小打开相应区域的气路。

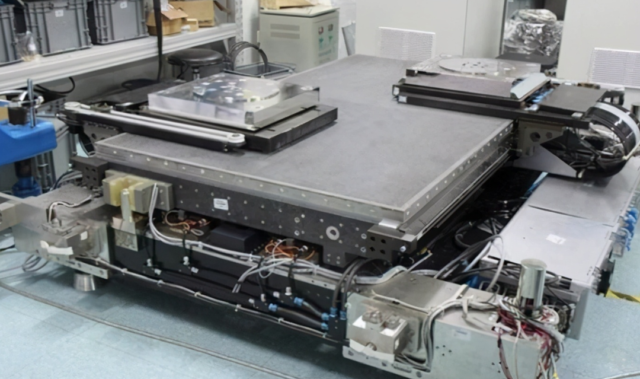

多孔陶瓷真空吸盘设备

多孔陶瓷真空吸盘设备

  1. 多孔陶瓷真空吸盘使用注意事项

1). 正压状态下请勿吹气。(若有气悬需求,可定制)

2).轻拿轻放,不得用硬物刮擦或撞击陶瓷表面,防止变形影响精度及陶瓷开裂。

3). 不可加热,铝合金/不锈钢基体热收缩可能造成陶瓷挤压开裂。

4). 不可沾染油、胶、油漆等污染物,尽量在无尘、无油污的环境下使用,防止微孔堵塞。

5). 表面如有灰尘、污垢,可用不留残胶胶带多次粘贴、清除,或用高压水枪冲洗。
