氮化铝晶圆基板:半导体制造的基础

氮化铝晶圆基板是半导体行业中的关键组件,以其出色的热性能和电性能而闻名。氮化铝 (AIN) 材料因其与硅的兼容性而备受瞩目,使其成为各种晶圆相关应用的理想选择。



氮化铝晶圆基板的重要性
氮化铝晶圆基板在半导体行业中发挥着重要作用。它们受欢迎的一个关键原因是它们的热特性与硅非常相似。这种相似性使 AIN 基板成为热管理至关重要的半导体应用的绝佳选择。这些基板的领先供应商 Innovacera 提供各种直径的氮化铝晶圆基板,从 2 英寸到 8 英寸不等,其中 6 英寸和 8 英寸尺寸最常用。



氮化铝 (AIN) 的主要特性
氮化铝 (AIN) 因其出色的特性而脱颖而出,非常适合用于先进的半导体应用。一些最显着的特性包括:



高导热性:AIN 的导热性范围为 170-220 W/mK,这对于高性能半导体器件的散热至关重要。



高电绝缘性:该材料出色的电绝缘性能使其非常适合用于需要隔离电气干扰的电子元件。



低介电常数:由于介电常数低,AIN 基板可确保最小的信号失真,这对于保持电子电路中高频信号的完整性至关重要。



机械强度和稳定性:AIN 具有卓越的机械强度和稳定性,使其耐磨损和变形。这确保了在这些基板上构建的设备的使用寿命和可靠性。



耐腐蚀性:氮化铝表现出优异的耐腐蚀性,特别是对熔融金属的耐腐蚀性,增强了其在恶劣环境中的耐用性。



化学和热稳定性:AIN基板的化学和热稳定性使其在极端条件下可靠,防止随着时间的推移而退化。

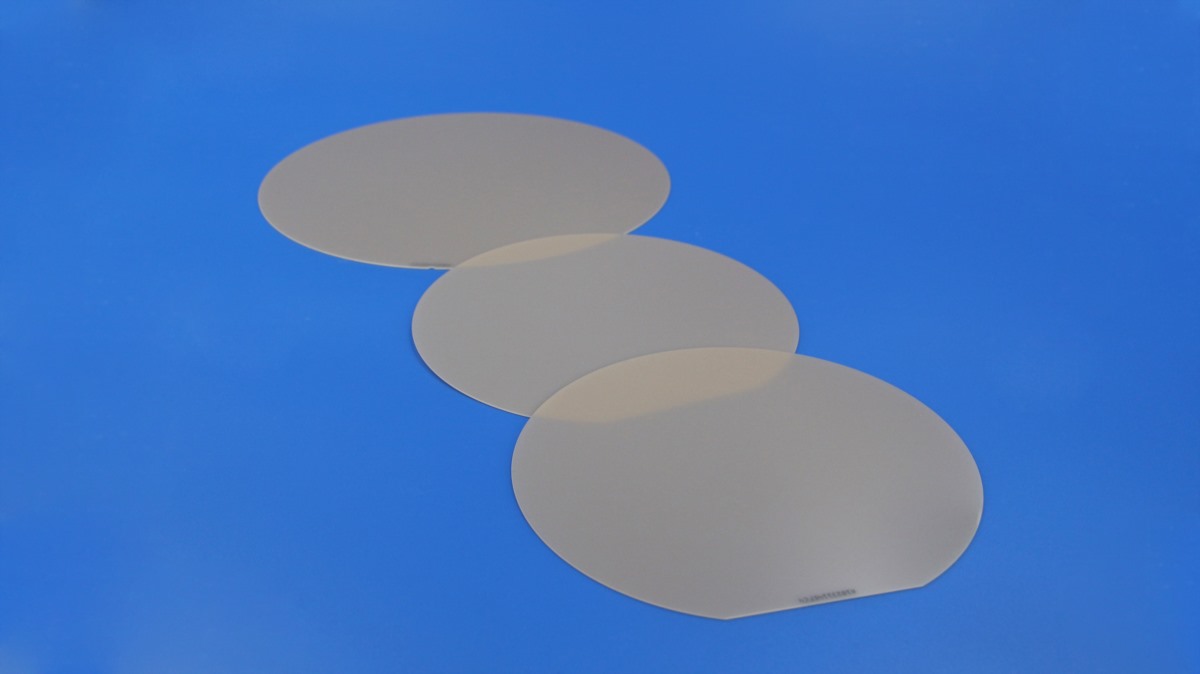

氮化铝晶圆基板



半导体行业中的应用
氮化铝晶圆基板的独特性能使其在各种半导体应用中备受追捧。这些基板在以下领域尤其有价值:



电力电子:AIN 基板的高导热性和电绝缘性对于需要高效散热和电隔离的电力电子设备至关重要。



射频和微波设备:AIN 的低介电常数和出色的热性能使其成为 RF(射频)和微波设备的理想选择,这些设备的信号完整性和热管理至关重要。



LED 制造:在 LED 应用中,AIN 基板有助于管理产生的大量热量,从而提高 LED 的寿命和性能。



晶圆键合技术:Innovacera 的 AIN 晶圆表面经过抛光(Ra ≤ 0.05 µm),可满足直接晶圆键合技术的严格要求。该工艺无需使用粘合剂即可键合半导体晶圆,因此需要非常平整和光滑的表面,而 AIN 基板可以满足这些要求。



氮化铝晶圆基板在现代半导体行业中不可或缺,它兼具导热性、电绝缘性和机械强度,很少有材料能与之匹敌。Innovacera 的氮化铝 (AIN) 晶圆系列有各种尺寸和定制选项,可提供高需求应用所需的可靠性和性能。随着半导体行业的不断发展,AIN 基板的作用只会变得更加关键,确保设备保持高效、耐用,并能够满足不断增长的技术需求。



选择氮化铝晶圆基板可以显著提高半导体设备的性能和使用寿命,使其成为任何高科技应用的绝佳投资。
