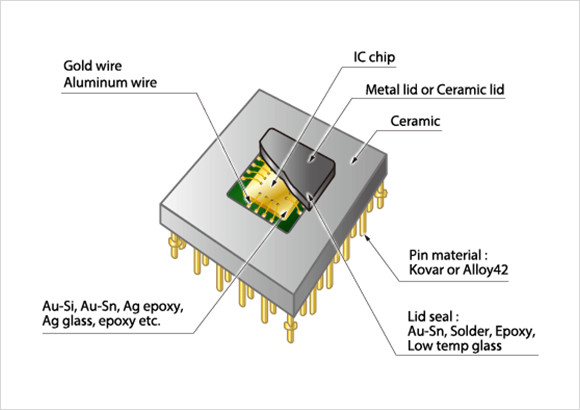

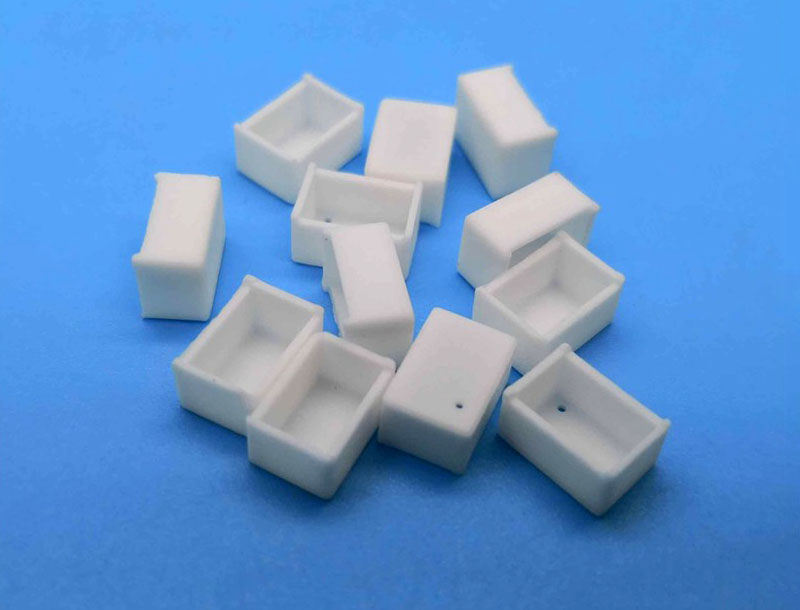

陶瓷因其优异的机械性能而常用于封装,适用于小型、高密度和表面贴装应用——包括加速度计和角速率、压力、光学和射频传感器。
特点:
- 气腔式密封封装
- 紧密的热膨胀匹配为硅 MEMS 芯片提供了卓越的机械弹性和更小的机械应力
- 采用多层陶瓷技术的小型化、高密度表面贴装封装。

应用:
- 加速度计
- 角速率传感器(Avro 传感器。vaw-rate 传感器)
- 压力传感器
- CMOS/CCD 图像传感器
如有任何疑问,请随时联系我们。
