DBC陶瓷基板在IGBT中的应用

DBC陶瓷基板因其独特的优势,在电力电子领域备受关注。由于其出色的导热性和电绝缘性能,它是绝缘栅双极晶体管(IGBT)等大功率模块的理想材料。

IGBT广泛应用于电动汽车、可再生能源和工业自动化等各种应用领域。它们能够处理高电压和电流水平,使其成为电力电子中必不可少的组件。然而,IGBT的高功率密度会导致大量发热,从而导致性能下降和可靠性问题。

DBC Al2o3基板通过提供高导热性和出色的电绝缘性为这些问题提供了解决方案。其导热率比传统基板高出五倍。这意味着DBC陶瓷基板可以有效地散发IGBT产生的热量,降低其工作温度并提高其性能和可靠性。

此外,DBC DPC基板出色的电气绝缘性能有助于最大限度地减少电气干扰并提高系统的整体安全性。这在高功率应用中尤为重要,因为即使是很小的电气干扰也可能造成重大损坏。

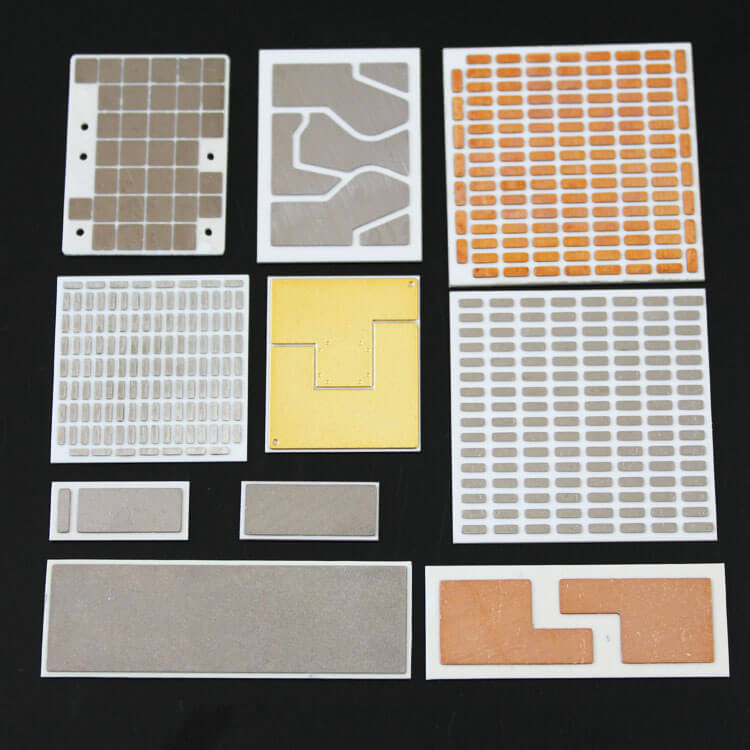

DBC陶瓷基板应用于IGBT

DBC陶瓷基板应用于IGBT

DBC陶瓷基板在IGBT中的采用彻底改变了电力电子行业。它推动了高性能、高可靠性 IGBT 模块的开发,这些模块能够处理更高的功率水平。DBC 基板的使用也促进了电力电子系统的小型化,使其更加紧凑和高效。

如果您正在寻找可靠的 IGBT DBC。请立即联系我们,了解有关我们全系列产品的更多信息以及我们如何为您提供帮助。
