TO-3P/220/247/254/257/258/264氮化铝陶瓷导热垫用于MOSFET晶体管IGBT晶体管散热器

Innovacera 陶瓷导热界面垫旨在为发热元件、散热器和其他冷却设备提供优先的传热路径。这些垫用于填充由于不完全平坦或光滑的表面而导致的气隙,这些表面应保持热接触。这些垫由陶瓷材料制成,例如氧化铝陶瓷和氮化铝,有助于提供增强的导热性和出色的绝缘性能。典型的应用包括功率器件、集成电路 (IC) 芯片封装导热、MOSFET 晶体管、IGBT 晶体管散热器、MOS 晶体管、散热器接口、LED 板导热界面材料 (TIM)、芯片导热薄膜 (COF) 导热。

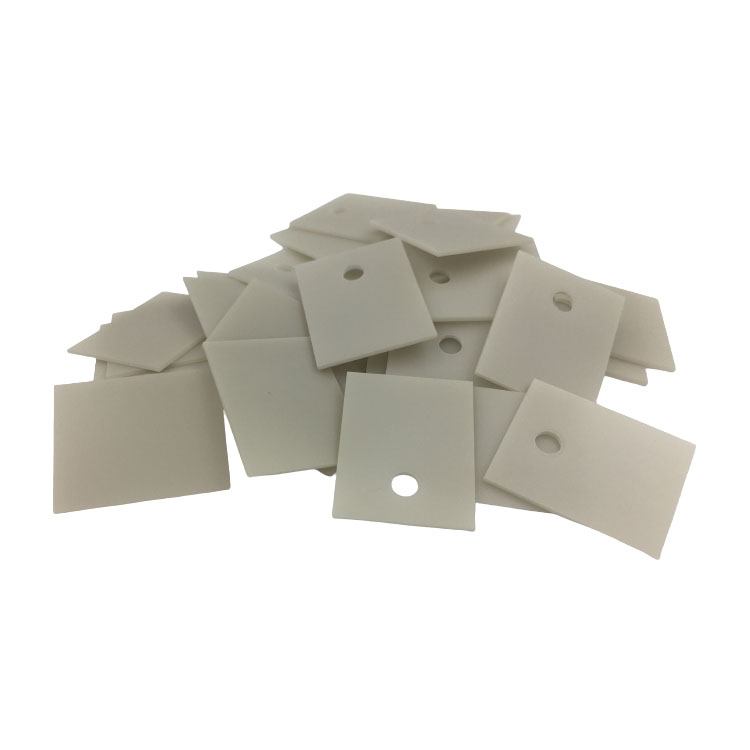

TO-3P-220-247-254-257-258-264 氮化铝陶瓷导热垫无孔 MOSFET晶体管IGBT晶体管散热器

TO-3P-220-247-254-257-258-264 氮化铝陶瓷导热垫无孔 MOSFET晶体管IGBT晶体管散热器

陶瓷散热器是电器中对电子元件散热的一种装置。

陶瓷散热器整体结构增加了与空气接触的散热面积,大大增强了散热效果,散热效果比超级铜、铝更好。

陶瓷具有绝缘、耐高温、耐氧化、耐酸碱、耐冷热冲击、热膨胀系数小等特点,保证在高低温或其他恶劣环境下工作稳定。

陶瓷可耐大电流、耐高电压、可防止漏电击穿、无噪声,不会与MOS等功率管产生耦合寄生电容,从而简化滤波过程。

氮化铝陶瓷导热绝缘垫是一种具有高热导率、高电阻率等优异性能的陶瓷材料,此外还具有高硬度、耐腐蚀、低介电常数和介电损耗、低CTE等优点。氮化铝陶瓷具有优异的导热性能(是氧化铝陶瓷的7-10倍),由于其热膨胀系数与硅相近,作为新一代陶瓷材料,越来越受到人们的重视。

陶瓷导热片安装步骤:

①清洁目标表面:清洁待安装物体表面的灰尘或污渍,然后对准陶瓷绝缘片的孔位;

②功率管粘接:将功率管粘贴在陶瓷绝缘片上;

③固定绝缘片:用螺丝将功率管和陶瓷绝缘片固定在安装物体上。

常规尺寸

适用于封装类型:TO-3P / TO-220 / TO-247 / TO-264 / TO-3/TO-254/TO-257/TO-258,带孔或不带孔。

TO – 3P,  25*20*1mm(其他厚度也可);

TO-220,  20*14*1mm(其他厚度也可);

TO-247,  22*17*0.635mm(其他厚度也可);

TO-264,  28*22*1mm(其他厚度也可);

TO-3,  39.7*26.67*1mm(菱形)。

TO-254,  34*24*1mm(其他厚度也可);

TO-257,  40*28*1mm(其他厚度也可);

TO-258,  50.8*50.8*1mm(其他厚度也可);

其他标准尺寸:

25.4*25.4mm;

114.3*114.3mm;

152*152mm;

190.5*138mm…..;

可定制尺寸。

常规尺寸图纸:

TO-3P/220/247/254/257/258/264 氮化铝陶瓷导热垫用于 MOSFET 晶体管
TO-3P/220/247/254/257/258/264 氮化铝陶瓷导热垫用于 MOSFET 晶体管 IGBT 晶体管散热器

机器细节

技术数据 名称 技术要求 备注
1 机器尺寸 厚度  按图纸
2 平整度 0.01
3 拱度 ≤2‰
4 表面粗糙度 Ra≤0.5
5 外观要求 表面光滑,无污垢、水渍、水印,无缺口、裂纹、边缘断裂、划痕等缺陷
6 清洁要求 超声波清洗后,再用酒精清洗,并及时烘干、烘烤,确保表面无水渍、水印
7 包装要求 产品加工后,按要求放入专用珍珠棉包装盒内,周转、运输时避免碰伤、划伤等缺陷。

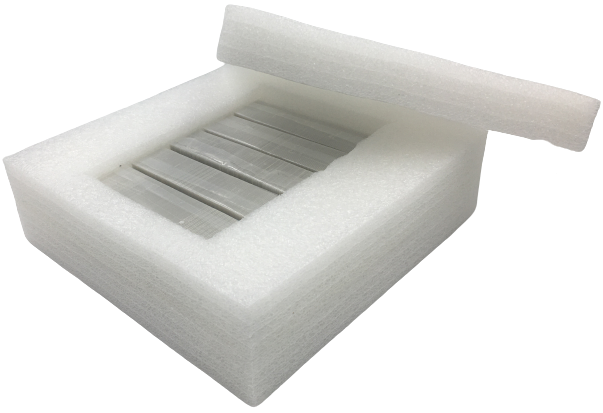

ALN产品包装要求:

(1)产品按清洁要求清洗要求,完全干燥后,放入专用珍珠棉包装盒内,

(2)包装盒内小格子内放入产品一组100片,每个包装盒内有5个格子,共可放500片(如图)。

(3)每版包装盒装好产品后,需用保鲜膜裹紧,并贴上数量标签(如图);

(4)将珍珠棉包装盒装入外箱,表面贴上规格、数量标签。

(5) 包装纸箱尺寸:21*21*12cm

(6) 毛重:1.5kgs

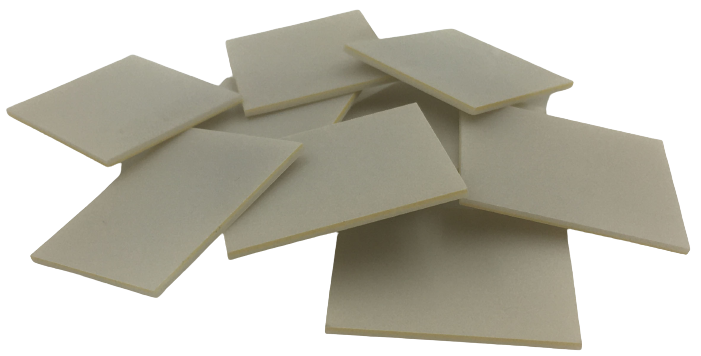

TO-3P-220-247-254-257-258-264 氮化铝陶瓷导热垫,无孔,用于 MOSFET 晶体管 IGBT 晶体管散热器封装

TO-3P-220-247-254-257-258-264 氮化铝陶瓷导热垫,无孔,用于 MOSFET 晶体管 IGBT 晶体管散热器封装
