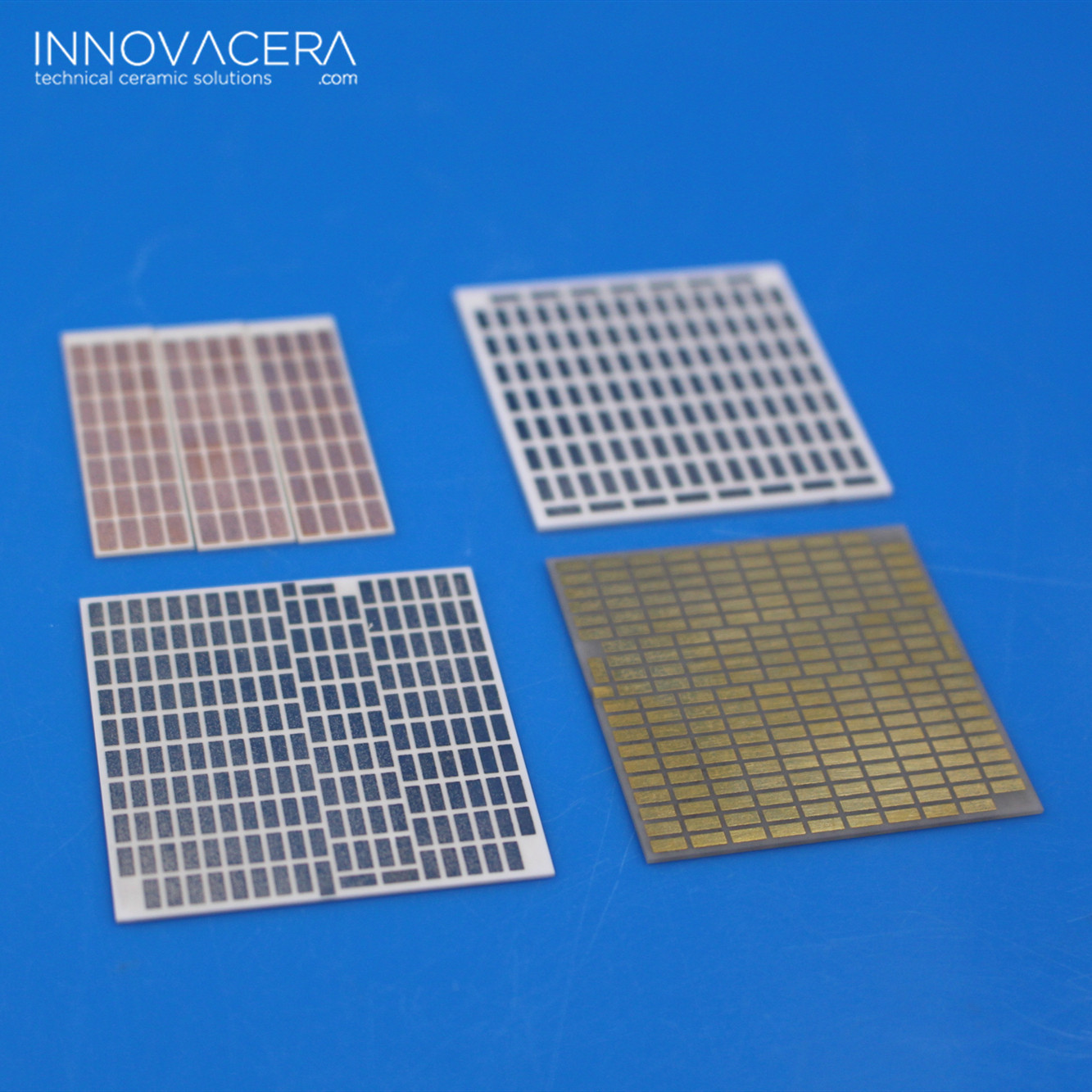

金属化陶瓷基板在LED封装中有哪些优势？

陶瓷基金属化基板具有良好的热性能和电性能，是功率型LED封装、紫光、紫外光的优良材料，特别适用于多芯片封装（MCM）、基板直接键合芯片（COB）等封装结构。

分类：

①HTCC和LTCC

HTCC和LTCC属于较早发展的技术，但由于烧结温度高，电极材料的选择受到限制，生产成本也相对昂贵，这些因素促使LTCC的发展。LTCC虽然将共烧温度降低到850℃左右，但也存在尺寸精度、产品强度等难以控制的缺点。

②DBC和DPC

直接覆铜（DBC）技术是主要基于Al2O3陶瓷基板发展起来的陶瓷表面金属化技术，后来应用于AlN陶瓷。在大功率功率半导体模块、太阳能电池板组件、汽车电子、航天军工电子元件、智能电力元件等领域均有成功应用。

优点：

陶瓷金属化基板能有效解决散热问题，从而缓解陶瓷基板上元器件不同材质热胀冷缩的问题，提高整机及电子设备的耐用性和可靠性。

陶瓷材料本身具有导热系数高、耐热性好、绝缘性高、强度高、与芯片材料匹配性好等性能。它非常适合作为功率器件LED封装陶瓷基板，并已广泛应用于半导体照明、激光与光通信、航空航天、汽车电子等领域

如果您有更多兴趣，请与我们联系。
