陶瓷在半导体行业中扮演什么角色?

半导体芯片在现代科技中无处不在,是智能手机、智能手表、电脑、汽车、大数据、云计算、物联网等各种电子设备和系统发展中不可或缺的一部分。半导体设备由成千上万个零部件组成,零部件的性能、质量和精度直接影响设备的可靠性和稳定性,因此半导体设备中需要大量的精密陶瓷零部件。



精密陶瓷的优势

陶瓷因其硬度高、弹性模量高、耐磨性好、绝缘性好、耐腐蚀性好、膨胀性小等特点而被广泛应用,适用于硅片抛光机、热处理设备(外延/氧化/扩散)、光刻机、沉积设备、半导体刻蚀设备、离子注入机等各种半导体设备的零部件。半导体陶瓷的主要类型包括氧化铝、氮化硅、氮化铝、氮化硼、碳化硅等。在半导体设备中,精密陶瓷约占总价值的16%。





陶瓷在半导体设备中的应用

以下是各种半导体工艺中使用的不同陶瓷组件的概述:





1.化学机械平面化 (CMP)
– 陶瓷抛光台
– 陶瓷抛光板
– 陶瓷研磨板
– 末端执行器
– O 型圈陶瓷密封



2.光刻机

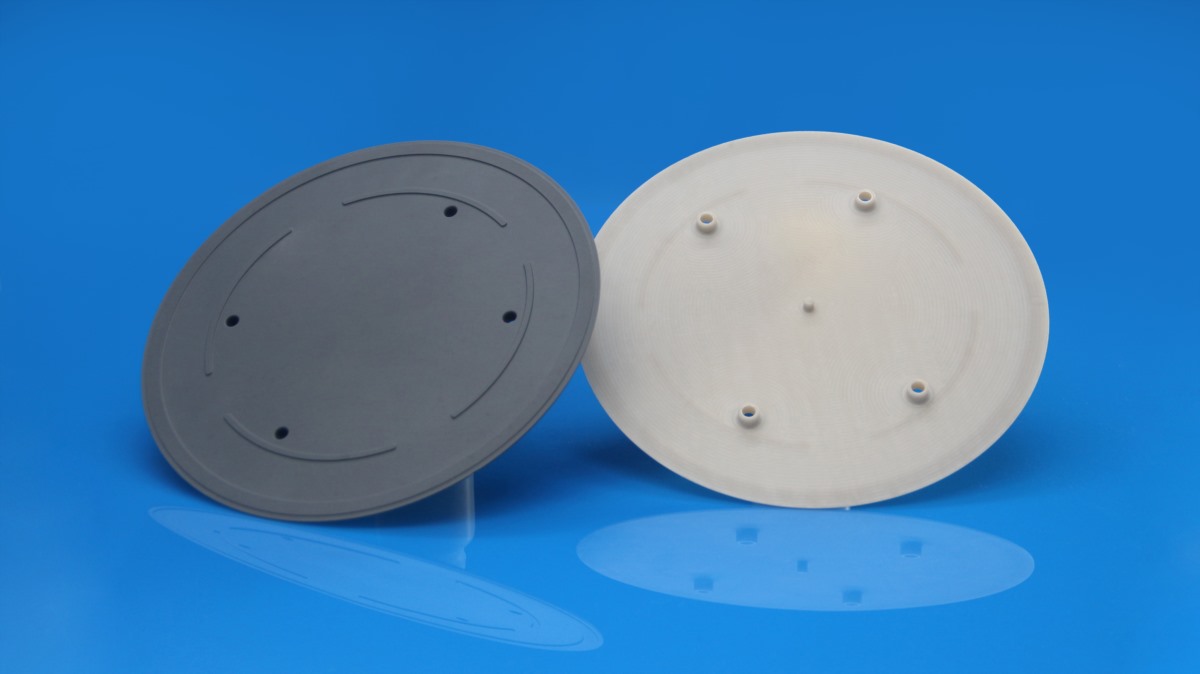

真空吸盘
– 晶圆吸盘
– 陶瓷工作台
– 末端执行器
– 陶瓷工作轮
– 陶瓷阀门
– 陶瓷过滤器



3.高温处理(RTP/外延/氧化/扩散)
– 陶瓷绝缘体
– 陶瓷基板
– 晶圆舟
– 炉管
– 悬臂桨



4.沉积设备
– O 形环陶瓷密封
– 陶瓷阀门
– 腔体盖
– 腔体衬垫
– 沉积环
– 静电卡盘
– 陶瓷加热元件
– 电镀绝缘体
– 真空破坏过滤器



5.蚀刻
– 圆顶
– 腔体
– 聚焦环

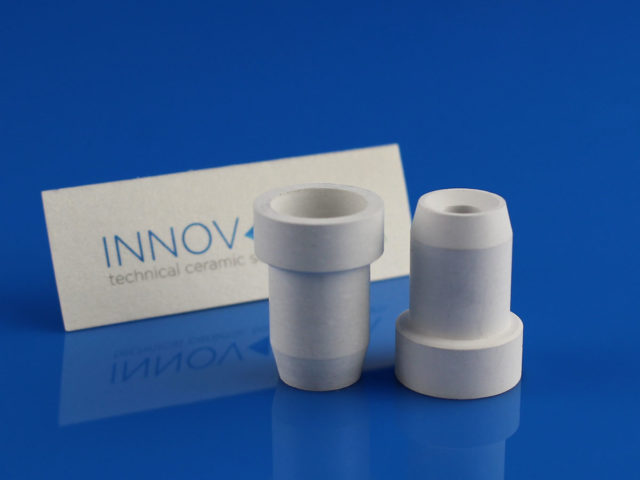

陶瓷喷嘴
– 静电卡盘
– 末端执行器



6.离子注入
– 陶瓷轴承
– 真空吸盘
– 静电吸盘
– 陶瓷喷嘴



陶瓷喷嘴



致力于质量和创新

Innovacera 整合先进技术,不断追求研发。我们以科学严谨的态度对待每个客户的要求,精益求精,生产出最符合客户需求的产品。我们欢迎详细咨询,期待为您提供更多陶瓷解决方案和专业服务!

请随时与我们联系,告知您的规格和要求。
